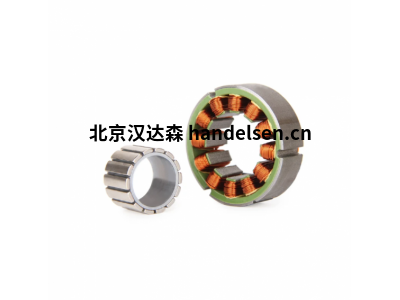

maxon ECXFLAT22S無刷電機清潔機器人工業機器人關節驅動電機
maxon無刷EC flat無刷電機是薄型設計，直徑9.2 – 90mm，功率0.2 – 260W，性能優異，該系列盤式電機帶有霍爾傳感器和內置電子裝置。
maxon無刷電機分類：
maxon_EC 45 flat, cable
maxon_EC 45 flat OR
maxon_EC 45 flat VEN
maxon_EC 45 flat, cable
maxon_EC 60 flat
maxon_EC 60 flat, cable
maxon_EC 60 flat OR
maxon_EC 60 flat OR, cable
maxon_EC 60 flat VEN
maxon ECXFLAT22S無刷直流電機
額定電壓 9 V
空載轉速 10200 rpm
空載電流 52.3 mA
額定轉速 5510 rpm
額定轉矩（最大連續轉矩） 7.57 mNm
額定電流（最大連續負載電流） 0.862 A
堵轉轉矩 20.9 mNm
堵轉電流 2.59 A
最大效率 74 %
特征值
相間電阻 3.48 ?
相間電感 0.601 mH
轉矩常數 8.19 mNm/A
轉速常數 1170 rpm/V
轉速/轉矩斜率 495 rpm/mNm
機械時間常數 34.7 ms
轉子慣量 6.7 gcm²
熱參數
外殼-環境熱阻 11.7 K/W
繞組-外殼熱阻 10.7 K/W
繞組熱時間常數 6.88 s
電機熱時間常數 27.9 s
環境溫度 -40...+100 °C
繞組最高允許溫度 +125 °C
機械參數
最大允許轉速 15000 rpm
軸向間隙 0 mm，徑向負載為 < 1.5 N 時
0.14 mm，徑向負載為 > 1.5 N 時
徑向間隙 0 mm
最大軸向載荷（動態） 1.8 N
最大軸向壓配合力（靜態） 26 N
（靜態，支撐軸） 200 N
最大徑向載荷 3.5 N, 5 mm（距離法蘭）
其它參數
極對數 6
相數 3
重量 28 g
maxon運動控制器特點
maxon運動控制器允許電機速度高達 100,000 rpm 的塊換向，而正弦換向的速度為 25,000 rpm。 這些值適用于具有 1 個磁極對的 BLDC 電機。 更多的極對數相應地降低了最大速度。 具有 2 個極對的 EC-4 極電機只能以這些速度值的一半運行。 扁平電機可以有更多的極對，相應地，最大速度限制更低
