storz ZB 2001 – 標準液壓缸 (Storz Standard) – 標稱壓力 160 bar (16 MPa)

小貼士：STORZ ZB 2001 液壓缸系列是為一般工業用途設計的焊接缸系列。

提供 6 種不同的安裝類型和多種密封變體，適用于應用

用于液壓系統技術優化和效益設計的窄直徑級配

一種氣缸尺寸（j=1.4 和 j=2）有 2 種活塞桿直徑可供選擇

活塞桿有鍍硬鉻、感應淬火或感應淬火和鍍硬鉻選項

技術數據

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

面積比j： 1,4 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0-0,5 米/秒

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZB 2001 - 80/ 45- SG-500-AG1B.

storz ZBD 1611 – 標準液壓缸 (ISO 6020/1) – 公稱壓力 160 bar (16 MPa)

小貼士：標稱壓力為 160 bar 的 STORZ 液壓缸系列 ZBD 1611 符合 ISO 標準 6020/1 和 VW 標準 39D920。

由于固定尺寸、安裝長度、面積比、活塞桿端和連接螺紋的定義，國際互換性

帶緩沖和不帶緩沖的氣缸安裝尺寸相同

兩個活塞桿直徑作為標準分配給每個活塞直徑（相應的面積比 j=1.4 和 j=2）

線路連接、通風和節流螺絲可在其位置自由選擇

8 種標準緊固類型和 6 種密封變體作為標準

技術規格

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

活塞直徑： 25-200mm

面積比j： 1.4 和 2

溫度范圍 -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

提升速度： 0 – 1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

Type: ZBD 1611 - 63/36 - MT4 - 300 - RG - 22 - B1C - G11 - E33.

序號 品牌 中文簡稱 主要產品 產地 備注

1 KTR 開天 KTR聯軸器，彈性體、KTR磁性聯軸器、KTR法蘭聯軸器、KTR連軸器、KTR連軸節，脹套 德國 部分產品現貨

2 NILOS-RING 尼羅斯 軸承蓋、密封件、軸承金屬密封圈、檔環 德國 *

3 SPIETH SPIETH SPIETH-MASCHINENELEMENTE鎖緊螺母，螺母，聯軸器,脹套，緊固件 德國 *快速報價

4 Norelem Norelem NORELEM聯軸器，NORELEM鉆套, NORELEM定位表、NORELEM夾具，NORELEM平面表 德國 *

5 Icar ICAR 電容、感應加熱電容、濾波電容、過壓保護電容、電儲能電容 意大利 可快速報價，部分有現貨

6 Elbe Holding ELBE 萬向聯軸器、萬向節、離合器、傳動軸、十字軸 德國 *

7 Tool-Temp Tool-Temp 溫度控制器、模溫機；

8 Gutekunst 古特昆斯特 壓縮彈簧等各種彈簧 德國 快速報價

9 Delta 臺達 低壓變頻器 高壓變頻器、控制器 荷蘭 *

10 砂輪，金剛石工具，刀具,數控刀具，修整工具，磨削工具 德國 *

11 BUROCCO 布魯克 不銹鋼閥門，開關閥，氣動開關閥，電磁閥，比例閥，常規閥，疊加閥，插裝閥 意大利 國內總代，快速報價

12 Faulhaber 馮哈勃 直流電機、驅動電機、步進電機、直流無刷電機 德國 快速報價

13 Erwin Halder HALDER 流量計,定位珠,分度銷,分割定位柱,手輪,手柄 德國

14 hadef 哈德弗 提升機、吊車、電動葫蘆 德國 代理

15 kendrion 電磁鐵、控制器、整流器 德國

16 maxon motor maxon麥可森 微電機，電機、驅動器、減速箱、齒輪箱，編碼器 德國 代理，部分現貨

17 Stäubli Staubli史陶比爾 單接頭和組合接頭，換槍盤,快速接頭 法國 *

18 zarges zarges 工具，梯子，防爆箱子，運輸箱，安全運輸箱，工具箱，冷藏箱 德國 快速報價

19 MBS AG MBS 電流互感器，變送器，傳感器 德國 *快速報價

20 ECIA ECIA 整流器,整流橋，電子元器件 捷克 *

21 SITEMA 賽特瑪 安全夾緊裝置、安全制動器、安全鎖 德國 現貨供應

22 Brandenburger Brandenburger Brandenburger Firmengruppe防火材料、絕緣材料、耐高溫材料等 德國 *

23 Hydropa Hydropa 壓力開關、液壓元件 德國

24 Behlke 貝克Behlke Behlke Power Electronics超高壓電子開關 德國 代理

25 Steinel Steinel 彈簧，導柱，打孔機 德國

26 Schimpf 施姆弗 執行器，控制器 德國 *

27 Maximator Maximator 氣驅液壓泵和氣體增壓器，增壓泵 德國

28 Friedrichs Friedrichs 過濾器等產品_閥門類_截止閥_法蘭截止閥 德國

29 HAHN Gasfedern HAHN Gasfedern 氣彈簧、阻尼器丶彈簧 德國 *

30 Karl Klein 卡爾克林 離心風機，電機 德國

31 Tognella Tognella TOGNELLA節流閥,意大利TOGNELLA調節閥 意大利

32 Weforma Weforma 緊湊型減震器、旋轉阻尼器、氣彈簧、減速缸 德國

33 riegler 瑞格勒 工業閥,工業泵，氣泵,控制閥 德國 *

34 Gefeg-Neckar Gefeg-Neckar 電機、防爆電機、減速機、馬達、GEFEG-NECKAR剎車、編碼器 德國

35 Kuhnke Kuhnke 電磁閥,行程閥,氣控閥,氣缸及輔助元件，線性電磁閥，電磁鐵，抱閘電磁鐵 德國

36 Walther-Werke Walther瓦爾特 重載連接器，模塊，快速接頭，墻壁插座 德國

37 fuchs fuchs 福斯 過濾器，濾芯、除塵設備 德國 *

38 Statron 施達托恩 電源 德國

39 Transfluid srl 傳斯羅伊 液力偶合器、彈性聯軸器、液壓離合器 意大利 經銷商

40 grindaix 格瑞戴克斯 機床節油系統 德國 國內代理

41 UNIMEC 烏奈梅克 減速機 意大利 經銷商

42 NUDING 諾丁 熱交換器 德國

43 BIG KAISER 凱撒 鏜刀等 德國

44 ELMA 艾爾瑪 超聲波清洗機 德國 國內總代

45 Dunkermotoren 德恩科 電機、減速機、編碼器 德國 請提供以8開頭貨號

46 DANLY 丹利 彈簧 德國

47 Bolondi 布隆迪 噴頭、噴嘴 意大利

48 Maagtechnic Maagtechnic 波紋管 瑞士

49 MARZOCCHI 馬祖奇 泵、閥門 意大利

50 Perma-tec 普瑞瑪 注油器、油杯 德國

51 Menzel 門澤爾 噴嘴、接頭 德國 經銷商

52 funke 豐凱 熱交換器 德國 經銷商

53 HG HG 德國 經銷商

54 Pomac Pomac 齒輪泵 荷蘭 經銷商

55 Acla-Werke Acla-Werke 緩沖器 德國 經銷商

56            OEMER Motori elettrici              OEMER                            電機         意大利

57            RICKMEIER           瑞克梅爾                   齒輪泵       德國

58             BRECO                             BRECO®- 和 BRECOFLEX®           同步帶       德國

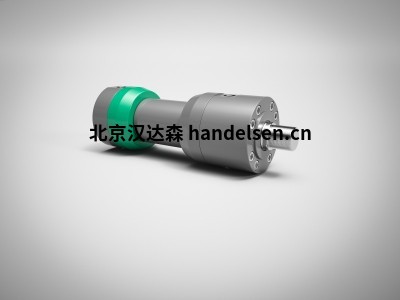

德國storz  ZB 2001標準液壓缸氣缸
