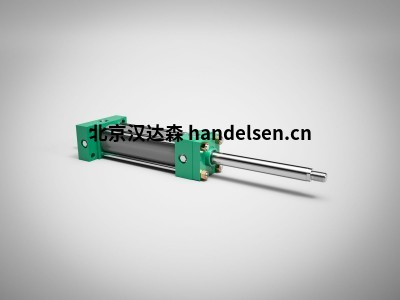

德國storz 液壓缸 氣缸ZW/ZWAS1611

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

storz液壓標準氣缸ZW/ZWAS 1611

類型鍵

storz ZW/ZWAS 1611

雙作用液壓缸

額定壓力160 bar（16 MPa）

沒有末端位置蒸發，

安裝尺寸主要根據

DIN ISO 60201部分和Vw 39D920

連接板：

AS：帶連接板

活塞直徑：

活塞桿直徑：

緊固方法：

A： 基本設計

MT4：旋轉銷（訂購時請MaB XV！）

MF3：圓形，頭側

MF1：矩形法蘭，封頭側

MS2:FuB安裝（非標準化）

氣缸沖程：

密封變型：

RG：標準孔，Nutring 1特氟隆密封

選項

FG：營養+特氟隆滑環1特氟隆密封件（來自活塞-40）

TG：聚四氟乙烯滑環。串聯孔1特氟隆密封（來自活塞g 40）

KVGV：堅果！特氟隆密封（氟橡膠型）

TVGV:Ttlion Gletring串聯孔1特氟隆密封件（viton型）（來自活塞-a 40）

連接板的孔型

0：無連接板

2： NG6 ISO 4401（DIN 23340-A6）

3： NG 10 ISO 4401（DIN 23340-A10）

活塞桿表面

B： 標準孔，硬鍍鉻

選項

C： 感應淬火和硬鍍鉻

D： 鍍鎳和硬鍍鉻

E： 多層彩色收割機

活塞桿端：

1英寸

3帶安裝接頭頭KG的Auben螺紋，見文件19112

4帶安裝旋轉頭Ks的Auben螺紋，參見壓力測試9112

活塞桿材料：

C： 標準孔，結構不銹鋼，選項：N不銹鋼（僅用于表面B）

線路連接聲明：

G： 標準版本，Whitworth管螺紋選項：M公制ISO螺紋

電纜連接：

標準版本1選項：2；3.4（僅連接板1側可能）

拆卸：

E： ：標準孔Enuoft螺釘選項：M測量螺釘聯軸器

提升，位置：

E： ：標準版，第3頁，選項：2；4.

位移測量系統制造商：見位移測量系統數據表

位移測量系統類型：位移測量系統的slehe Datenbatt

插頭：

0：無插頭

1： 帶直塞

2： 帶角塞

出口代碼：

訂購示例：雙作用液壓缸160 bar標稱壓力，帶有內置位移測量系統和連接板

以下數據：

活塞-a 63 mm，桿-a 36 mm，安裝類型MT4。行程300 mm，密封變型RG，帶連接板NG的孔型6。活塞桿B的上平面，Cob桿端1，活塞桿材料C。執行管路連接G。管路連接側的位置1。Entlootung，脫毒螺釘E。提升螺釘側的位置3。位移測量系統Balluf的制造商，BTLA11..-BS-32型位移測量系統。帶角塞。

型號：ZWAS 1611 p63/36 pMT4-300-RG-2.B1C。G1-E3-11-2.2
