德國storz 液壓缸氣缸 ZBI 1611

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

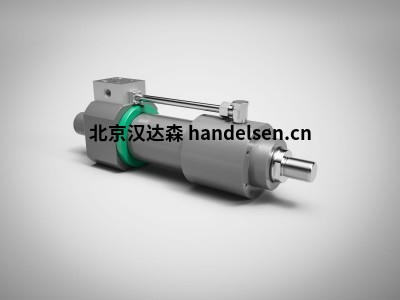

液壓標準氣缸ZBI 1611

類型鍵

ZBI1611-1型-

雙作用液壓缸

額定壓力160 bar（16MPa）

帶感應接近開關，用于極限位置指示

可選帶有或不帶有末端位置蒸發，內置

尺寸符合ISO 60201部分ww 39D920

活塞直徑（mm）

活塞桿直徑（mm）

緊固件類型

A： 基本設計

MT4：旋轉錐體（MalB xV用于連接）

MF3：圓形法蘭，頭部側，

MF4：圓形法蘭，底側

MF1：矩形法蘭，封頭側

MF2：矩形法蘭，底側。

MP4：氣缸底部的轉環

MP6：氣缸底部的連接孔

MS2:FuB安裝（非標準化）

氣缸沖程（mm）

密封件變型

RG：標準型，Nutring 1特氟隆密封

選項：

FG：營養

右側：Nutring 1緊湊型密封

TG：串聯延伸的Teflion滑環/Tlf密封（來自K-0 40）

KVGV：營養。！。聚四氟乙烯密封（miton經驗）

TVGV：串聯孔中的特氟隆滑環1特氟隆密封

（氟橡膠版本）（來自活塞-0 40）

端部位置蒸發，頭側

是：節氣門螺釘位置標準出口第2頁

選項：1；3.4.

否：0

末端位置蒸發，底側

是：節氣門螺釘的位置標準孔側2

選項：1；3.4.

否：0

活塞桿表面

B： 標準孔，硬鍍鉻；選項

C： 感應淬火和硬鍍鉻

D： 微型和收割機染色

E： 多層硬鍍鉻

活塞桿端

1： Aubengewinde公司

3： 帶有安裝接頭頭KG的輸出螺紋，參見壓力寫入19112

4： 帶安裝旋轉頭KS的輔助螺紋，見打印19112

活塞桿材料

C： 標準設計，結構鋼Optin:N不銹鋼（僅用于表面B）

線路連接的執行

G： 標準型，Whitworth管螺紋，選項：M公制ISO螺紋

電纜連接，頭部側位置

默認鉆孔1選項：第2頁；3.4.

線路連接，接地側位置

默認鉆孔1選項：第2頁；3.4.

注意：在kpf側，蒸汽和開關不可能存在脫毒/測量螺紋連接！

標準版本；提升螺釘

操作：M測量螺旋聯軸器

提升，頂側

標準版本Rare 4選項：1；2.3.0無報酬

提升，地面標高

標準孔4選項：1；2.3.

近接開關

標準設計，接近開關

接近開關，頭部位置

標準版本第3頁選項：1；2:4

0無接近開關

接近開關，底部位置

標準版本第3頁選項：1；2.4.

0無接近開關

出口代碼

訂單示例：

雙作用液壓缸160 bar標稱壓力，具有以下數據：

Kllben-e 63 mm，活塞桿36 mm，安裝類型MT4，行程300 mm，墊片變型RG，端部位置蒸發是，頂側節流螺釘位置Sete 2，底側2：活塞桿表面B，活塞桿端部1，Koiben桿材料C管路連接出口Leitung連接頭側1，底側1。脫毒e，落葉[年齡頭部側0（無落葉），落葉，地板側，側4。接近開關J，頭部側3，L年齡底部側3。

型號：ZBI 1611 a63/36 aMT4-300-RG-22-B1C。G11-E04-J33.1
