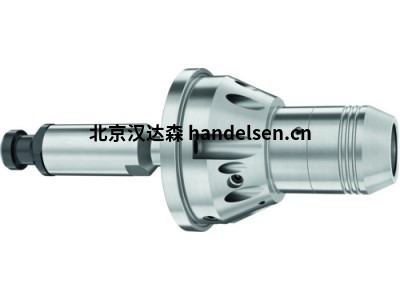

schunk刀具磨削WZS ANCA SK50 Ø32x131

WZS ANCA SK50 Ø32x131, 刀具磨削刀柄

　　WZS ANCA

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　采用張緊力驅動的液壓刀柄

　　刀具夾持接口: SK 50

　　夾持直徑 D1: 32 mm

　　伸出長度 L1: 131 mm

　　回轉精度: 2.5 x D 處 < 0.003 mm

　　技術參數 WZS ANCA SK50 Ø32x131ID

　　0206749

　　技術

　　采用張緊力驅動的液壓刀柄

　　系列

　　WZS ANCA

　　刀具夾持接口

　　SK 50

　　夾持直徑 D1

　　32 mm

　　D2 [mm]

　　54

　　D6 [mm]

　　40

　　L1 [mm]

　　131

　　L2 [mm]

　　70

　　L4 [mm]

　　72

　　L10 [mm]

　　6

　　L11 [mm]

　　42.5

　　重量 [kg]

　　3.8產品系列的常規說明

　　型號

　　液壓膨脹刀柄座 Ø 105 mm

　　動力驅動夾持

　　回轉精度

　　2.5 x D 處 < 0.003 mm

　　刀具柄部質量

　　h7

　　減徑套

　　使用減徑套可夾持柄部直徑不同的刀具

　　單獨

　　可按照客戶要求，提供其他尺寸和訂制設計

　　還可以根據要求制作特殊接口。
