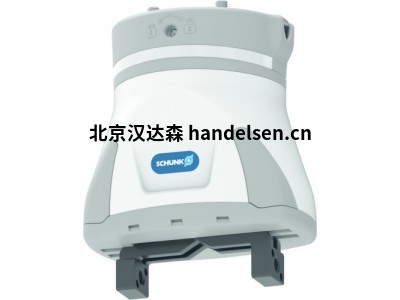

schunk平動機械手EGH 80-IOL-N-FCRXEK Starter

　　通用型機械手 EGH, 尺寸: 80, 電動, 兼容的機器人: FANUC CRX-10iA，CRX-10iA/L, 機器人法蘭: 帶外部接線的 UR

　　單指行程: 40 mm

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　最小抓取力: 50 N

　　最大抓取力: 100 N

　　能源供應: 24 V

　　最大總電流: 2 A

　　最高環境溫度: 55 °C

　　技術參數 EGH 80-IOL-N-FCRXEK StarterID

　　1468620

　　兼容的機器人

　　FANUC CRX-10iA，CRX-10iA/L

　　LED 條形指示燈

　　配套

　　可顯示顏色

　　綠色、黃色、紅色

　　長度 X [mm]

　　114

　　寬度 Y [mm]

　　86.5

　　高度 Z [mm]

　　133

　　單指行程 [mm]

　　40

　　最小抓取力 [N]

　　50

　　最大抓取力 [N]

　　100

　　單爪最大力 [N]

　　50

　　建議工件重量 [kg]

　　0.5

　　最大允許手指長度 [mm]

　　70

　　每機械手手指的最大允許質量 [kg]

　　0.2

　　重復精度(單向定位) [mm]

　　± 0.1

　　重復精度(雙向定位) [mm]

　　± 0.2

　　閉合時間 [s]

　　0.8

　　打開時間 [s]

　　0.8

　　重量 [kg]

　　0.95

　　包含電纜的重量 [kg]

　　1.2

　　最低環境溫度 [°C]

　　5

　　最高環境溫度 [°C]

　　55

　　IP 防護等級

　　20

　　電纜連接器/電纜終端

　　明線束

　　電纜長度 [m]

　　4

　　額定電壓 [V]

　　24

　　額定電流 [A]

　　0.2

　　最大電流 [A]

　　2

　　傳輸速度

　　COM2

　　端口

　　Class B

　　數字輸入量 (光帶)

　　2

　　力矩 Mx max. [Nm]

　　3.5

　　力矩 My max. [Nm]

　　6

　　力矩 Mz max. [Nm]

　　9

　　最大軸向力 Fz max. [N]

　　250產品系列的常規說明

　　抓取力

　　在距離 P(請參見插圖)處施加到每個機械手夾爪的抓取力的算術和。

　　手指長度

　　沿主軸方向，從距基準面距離 P 處測得。

　　重復精度(抓取)

　　定義為 100 個連續行程后極限位置分布。

　　重復精度(單向定位)

　　定義為在恒定條件下，從相同的方向連續 100 次移動到目標位置后基礎夾爪的實際位置分布。

　　重復精度(雙向定位)

　　定義為在恒定條件下，從雙向連續 100 次移動到目標位置后基礎夾爪的實際位置分布。

　　工件重量

　　采用摩擦系數 0.1 和安全系數(防止由于重力加速 g 工件滑落) 2 計算壓入配合抓取。如果是適形或捕獲式抓取，可抓取工件重量則大很多。

　　閉合/打開時間

　　僅為基爪或手指的運動時間。上述時間不包括 PLC 反應時間，但是確定周期時必須考慮。

　　工作原理

　　齒條和齒輪傳動原理

　　基爪材料

　　鋼

　　啟動

　　伺服電動，通過無刷直流伺服電機

　　保修期

　　12 個月
