一、概述

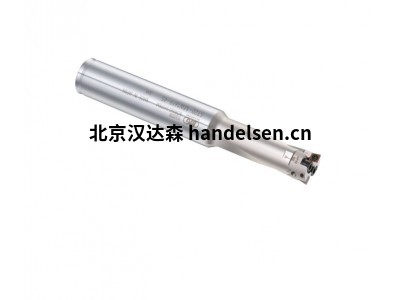

BIG KAISER原裝EWN20-36CKB1精鏜頭憑借精密的結構設計、高分辨率的調整機構以及優質的材料和制造工藝，能夠?qū)崿F(xiàn)極高的加工精度。例如在航空航天發動機葉片冷卻孔的鏜削加工中，可將孔徑公差控制在 ±0.005mm 以?xún)?nèi)

EWN20-36CKB1具有良好的兼容性，可以與多種機床品牌和型號適配，包括傳統的數控鏜銑床和新型的高速加工中心等，同時也能兼容不同品牌的鏜刀，

二、結構設計

材質與剛性：主體部分由高強度合金鋼制成，具有良好的剛性和抗振性，在高負荷鏜削過程中能保持穩定，減少振動和變形，保證加工精度。

傳動機構：內部采用高精度的齒輪與絲杠組合傳動機構，將調整刻度盤的旋轉運動精確轉化為鏜刀的徑向微調運動，傳動精度高，保證了調整的準確性和可靠性。

刀片座設計：擁有豐富的刀片座種類，通過更換刀片座可變更加工范圍，還能進行溝槽加工等各種加工。并且標準刀片座可反裝，方便實現反鏜加工，擴大了鏜頭的使用范圍。

冷卻系統：支持通過冷卻液，可有效降低刀具和工件在加工過程中的溫度，延長刀具使用壽命，提高加工表面質量，同時有助于排屑。1200 m/min。

三、相關參數

鏜孔范圍：最小鏜孔直徑為 20mm，最大鏜孔直徑為 36mm。

調整精度：徑向調整精度可達 0.001mm，刻度盤每一刻度對應 0.01mm/φ 的直徑調整量，附帶最小可調至 0.001mm/φ 的游標。

長度尺寸：整體長度設計合理，具體長度可根據應用場景和客戶需求，在一定范圍內定制或選擇標準規格。

動平衡性能：內部零件已做動平衡處理，最大切削速度可達 1200m/min。

四、規格型號

EWN20-36CKB1

EWN25-47CKB2

EWN32-60CKB3

EWN41-74CKB4

EWN53-95CKB5

EWN68-150CKB6

EWN100-203CKB6

EWN100-203CKB7
