CA系列低排放電源，一個輸出。

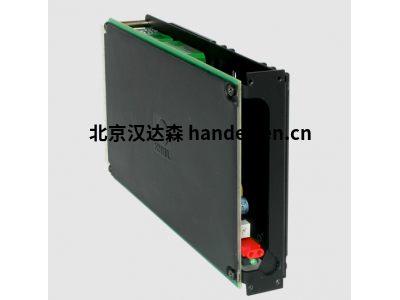

低輻射電源，外殼形狀為盒式，適用于 19 英寸系統，1 路輸出，輸出功率 60W

CA 12.5技術參數

訂購號 174-001-02

拓撲結構：低輻射

輸入115/230 Vac

輸出12.00 V；5.00 A

輸出功率：60 W

測量值：3 U；8 HP

安裝：用于 19 英寸系統

重量：約 0.60 千克

海關稅則號：85043121

工作頻率紋波

一次開關電源輸出電壓的特點是有一個小的疊加交流電壓分量，即工作頻率紋波，見下圖。

這是二次儲能器隨電源開關頻率充放電的結果。測量值直接在母連接器上測量，并連接感應導線（如有）。

數據表中的值是工作頻率紋波 (VR PP) 的峰峰值，如下圖所示。

疊加開關尖峰

功率晶體管開關時會產生快速的電流和電壓變化。這導致電源輸出電壓上疊加了高頻瞬態脈沖，

見旁邊的圖。這些開關尖峰的能量很低。數據表中的數值是直接在母接頭上測量的，

帶寬為 20 MHz，未連接感應導線（如有）。它們是峰峰值或疊加開關尖峰值（VS PP），見下圖。

溫度系數

溫度系數表示每開爾文溫度變化時輸出電壓的最大相對變化。

無感測線操作

在這種操作模式下，無需連接外部電橋。 在許多實際應用中，例如在負載線較短（低阻抗）

或負載交替較低的情況下，無需連接感測線即可操作設備。

使用感應導線操作

通過感應導線直接在負載上測量電壓的實際值。通過連接器和負載線的電壓降由電子調節電路自動補償。

每個負載線路的穩壓值均按數據表中的規定值設計。為此，無需對電源本身進行任何改動。

只有感應導線在外部直接連接到負載線上。
