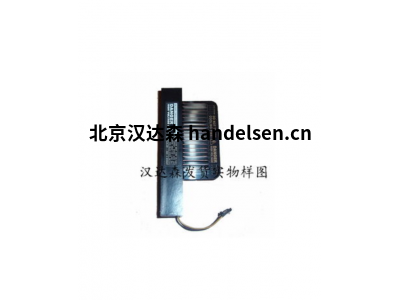

產品簡介



Behlke 高壓電源30年以來，主要從事脈沖電力電子和高壓半導體堆的設計。功率MOSFET來到市場，全新的材料可能是另一個革命性的新產品的基礎。實驗這種新材料，并在研究所提出了快速高壓推挽開關，使研究人員能夠進行離子解吸過程的TOF-MS特殊實驗。



這些固態開關設計用于高壓高峰值電流開關應用，如壓電驅動器、閃光燈驅動器、短路電路和浪涌發生器。這里描述的開關模塊是基于一種特殊類型的可控硅整流器(可控硅整流器)開發的，具有很高的浪涌電流能力。



產品特點



每個開關模塊由大量串聯和并聯的SCR組成。所有SCR的極快和同步開啟由一個特殊的低阻抗驅動電路執行，該驅動電路還提供與控制輸入的電流隔離。內部電流路徑針對雜散電感進行了優化，可實現的導通電流變化率。與火花隙、電子管、氣體放電管和機械開關等傳統高壓開關相比，HTS-SCR系列晶閘管開關顯示出非常低的抖動和穩定的開關特性，不受溫度和年齡的影響。平均故障間隔時間(MTBF)比傳統高壓開關高幾個數量級。防干擾控制電路提供信號調節、輔助電壓監控、頻率限制和溫度保護。如果出現錯誤的操作條件，開關會立即關閉，并產生故障信號。特殊的同步輸入允許多達50個開關模塊的并行互連，以倍增單個模塊的導通峰值電流。這些開關由幅度為3至10伏的正向信號觸發。觸發后，SCR開關保持導通狀態，直到負載電流降至保持電流以下(典型的晶閘管行為)。關斷過程需要電流換向、電流限制或電流旁路。在大多數放電應用中，可以簡單地通過保持儲能電容器的充電電流低于開關的保持電流來執行關斷過程。高于保持電流的充電電流需要一個旁路開關，最好采用MOSFET技術。如果在交流情況下分別與感性負載一起工作，如果負載電流換向，晶閘管開關會自動斷開，前提是負半波持續時間長于斷開時間t .ott如果周期持續時間小于1ms，應與開關并聯一個快速續流二極管，以避免關斷期間出現危險的過壓尖峰。由于電流隔離，開關也可以簡單地在電路中操作。塑料外殼是低功耗應用中具有成本效益的標準封裝。



為了增加最大連續功耗，模塊可以額外安裝非隔離dum



散熱片(選項04)。有關詳細的設計建議，請參考一般說明。



可選型號



HTS 40-1000-SCR



HTS 60-1000-SCR



HTS 60-100-SCR



HTS 60-200-SCR



HTS 80-200-SCR



HTS 80-500-SCR



HTS 80-1000-SCR



HTS 100-1600-SCR



HTS 120-200-SCR



HTS 120-500-SCR







HTS 40-06



HTS 50-05



HTS 60-04



HTS 80-03



HTS 160-01



HTS 20-08



HTS 30-06



HTS 50-06



HTS 11-14-C



HTS 21-07-C



HTS 31-06-C



HTS 31-05-C



HTS 41-05-C



HTS 61-03-C



HTS 71-02-LC-C



HTS 91-02-C



HTS 121-01-C



HTS 181-01-C



HTS 61-06-C



HTS 101-02-LC-C



HTS 91-05-C



HTS 121-03-C



HTS 181-02-C



HTS 241-01-C



HTS 361-01-C



HTS 11-07-HB-C



HTS 21-07-HB-C



HTS 31-03-HB-C



HTS 31-13-HB-B-C



HTS 41-02-HB-LC-C



HTS 61-01-HB-C



HTS 61-03-HB-C



HTS 71-13-HB-B-C



HTS 91-01-HB-C



GHTS系列



GHTS 60GHTS 30



GHTS 30 AGHTS 100



GHTS 60 AGHTS 100 A



GHTS 60 B



FAD系列



FDA 60-180



FDA 60-240



FDA 100-75



FDA 100-150



FDA 160-75



FDA 160150



FDA 200-75



FDA 200-150



FDA 240-75



FDA 240-150



FDA 300-75



FDA 300-150



FDA 320-75



FDA 320-150



FDA 350150
