用于紫外、可見光和紅外范圍

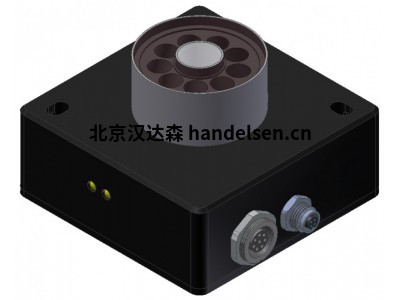

高頻色標傳感器 SPECTRO-1傳感器是色標傳感器，幾乎可以實時再現最小的亮度差異。在輸出端，提供模擬和數字信號。借助光導類型（FIO），可以控制透射光和入射光模式。

由于使用了不同的光源（除了白光版本外，還提供UV，紅色，藍色和IR光源的變體），因此可以從UV范圍到可見光范圍到IR范圍進行控制。由于種類繁多，可實現長達約 1000 mm 的物體距離。

在Windows® PC軟件SPECTRO1-Scope的幫助下，傳感器可以方便地進行參數設置。軟件中集成的示波器功能允許以虛擬方式實時跟蹤信號曲線。

SPECTRO-1系列的色標傳感器可以控制被動和有源物體。該軟件允許您從被動對象切換到主動對象。傳感器的模擬輸出提供有關當前對比度值的信息，而數字輸出可用于檢查相應物體是否在允許的公差范圍內。

SPECTRO-1 色標傳感器以其 200 kHz 的高掃描頻率令人印象深刻。

常用類型

COF（共聚焦光學）

發射和接收光學器件聚焦在同一距離。發射光學元件集成到接收光學器件中，從而實現非常緊湊的設計。-COF系列的特點是在很遠的距離上光斑尺寸小，這意味著即使是遠距離（<1000mm）的小物體也可以可靠地檢測到。除了白光類型外，還有紫外范圍的變體（發射器側使用UV-A光，接收器側評估可見光波長范圍;因此可以考慮-COF-UV類型來控制熒光物體）以及紅色激光（-COF-LAS和-COF-LAS-CYL，因此可以通過較大的傳感器距離產生十分之一毫米范圍內的光斑尺寸，此外可以實現光學非常窄帶的濾波） 進行選擇。

DIF（通過體積漫射透鏡的漫射光）

在這種情況下，發射器LED發出的光非常寬，這導致極強的光澤降低。因此，有光澤的黑色表面也被傳感器感知為黑色，因此不存在與光澤相關的灰度值向較大值的偏移。

DIL（通過表面漫射透鏡的漫射光）

這里的目的是減少光澤效果。直接反射對灰度值（對比度）的確定具有干擾作用，這意味著閃亮的黑色物體也可以被檢測為灰色，即看起來比正常情況更亮。隨著漫射光分量的增加，可以使用表面漫射透鏡來控制直接反射。

FCL（通過使用透明玻璃板的定向光）

環形發射器 LED 在傳感器系統指定的距離處與窄帶光錐相遇（例如，在 -50-FCL 的情況下，傳感器距離物體 50 毫米）。漫反射光和直接反射光都可以擊中接收光學器件。這導致灰度值（對比度）和光澤度的組合評估。因此，使用這種傳感器技術時，有光澤的黑色物體與啞光黑色物體不同。除了白光LED版本外，還有紅外類型（860 nm），也可用于濁度控制等。

POL（通過偏振濾光片的偏振光）

傳感器系統的發射器和接收器側都有一個偏振濾光片。兩個濾光片的偏振方向相互旋轉90°，這意味著相同偏振方向的光不能通過接收濾光片。由于偏振方向僅通過漫反射（即不直接反射）改變，因此這種類型非常適合光澤抑制，也適用于檢測透明塑料薄膜（也可以檢測其旋轉方向），因為它們也具有一定的偏振效應。

紫外線（使用紫外線發光二極管）

在這種變體中，發射器LED從熒光物體發出的紫外線被部分轉換為可見光波長范圍，然后可以在接收側檢測到。

FIO （用于連接FIO系列的光纖和頂部安裝的光學器件）

提供多種光纖透射光和反射光變體。結合相應的頂部安裝光學器件，在反射光模式下可以實現從物體距離為0.2 mm的直徑到10 mm的物體距離和500 mm的光斑尺寸，另一方面，可以橋接高達50 mm的發射器-接收器距離。除白光 LED 版本外，還提供 UV-A、藍色、紅色和 IR 波長范圍內的變體（濁度控制在 2000 nm）。
