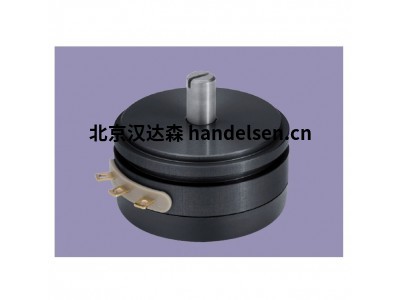

Novotechnik旋轉軸類型傳感器P4500系列一款高精度、高性能的旋轉位置傳感器
一、產品介紹
旋轉軸類型傳感器 P 4500 系列是精密伺服尺寸 13 電位器系列，重復精度可達 0.007°。
旋轉軸類型傳感器 P 4500 系列是一款高精度、高性能的旋轉位置傳感器，能為精確測量旋轉軸位置，可將旋轉角度轉化為電信號輸出，為設備控制和監測提供位置信息
P4500系列傳感器基于導電塑料電位器的原理工作。當旋轉軸轉動時，帶動電位器的電刷在導電塑料電阻元件上滑動，從而改變電位器的電阻值。通過測量電阻值的變化，就可以計算出旋轉軸的位置角度。
傳感器采用全金屬外殼，具有良好的抗沖擊和抗振動性能，能夠適應惡劣的工業環境。同時，具備耐腐蝕性能，可在潮濕、酸堿等腐蝕性環境中穩定工作。
二、主要功能
1）高精度位置測量：采用高精度導電塑料電位器，線性度可達 ±0.075%，分辨率優于 0.008°，能精準測量旋轉軸位置，可廣泛應用于工業自動化設備，確保機器人關節等旋轉部件精確運行。
2）高轉速測量適應：允許工作轉速達 10000min?¹，能快速響應旋轉軸轉動，可用于高速旋轉場景，如汽車發動機節氣門位置測量，及時反饋節氣門旋轉角度變化。
3）角度信號轉換：基于導電塑料電位器原理，旋轉軸轉動帶動電刷在電阻元件上滑動，改變電阻值，通過測量電阻變化計算旋轉軸位置角度，并轉換為相應電信號輸出，便于后續電路處理和控制。
4）長壽命可靠測量：內部球軸承支撐旋轉軸，配合彈性體阻尼電刷，使用壽命可達 100×10?次運動，適用于需長期穩定運行的設備，如自動化生產線，可減少維護成本和停機時間。
5）惡劣環境適應：全金屬外殼，抗沖擊振動，防護等級為 IP40，環境溫度范圍為 - 40°C 至 100°C，可在潮濕、酸堿等腐蝕性環境及高低溫環境中穩定工作，如在戶外工程機械中能可靠測量旋轉軸位置。
三、技術參數
最大范圍:350°
線性；±0.075%
生命：1億次機芯
密封：IP40 防護等級
輸出：0 為電源電壓
轉矩：≤0.1Ncm
運行速度：10.000RPM
重量：45g
電壓：42V
溫度范圍：-40...+100攝氏度
振動：5...2000HZ
沖擊最大振幅：50g/10毫秒
四、應用領域
工業自動化：用于各種工業設備的旋轉軸位置測量和控制，如機器人關節、自動化生產線的旋轉部件等，確保設備的精確運行和定位。
液壓與氣動系統：在液壓和氣動執行器中，用于測量活塞桿的旋轉位置，實現對系統的精確控制，提高系統的性能和穩定性。
醫療設備：例如在醫療機器人、康復設備等中，精確測量旋轉部件的位置，為醫療操作提供準確的數據支持，保證治療的準確性和安全性。
汽車工業：可應用于汽車的轉向系統、節氣門位置測量等，有助于提高汽車的操控性能和燃油經濟性，同時也用于汽車座椅的調節、后視鏡的調整等部位，提升駕乘體驗。
五、P4500 系列主要類型
P-4501-A102 零件號006201
P-4501-A202 零件號006202
P-4501-A502 零件號006203
六、Novotechnik旋轉傳感器主要系列
RSC-2800 系列
RSB & RMB 3600 系列
RSX-7900 系列
Vert-X 2200 系列
Vert-X 2400 系列
Vert-X 2800 系列
RSA3200系列
Vert-X 3700 系列
Vert-X 5100 系列
Vert-X 8800 系列
SP2800 系列
PL310 系列
P 2200 系列
P 2500 系列
P 4500 系列
P 6500 系列
IP6000 系列
IPS6000系列
AW360 系列
AWS360 系列
IPX 系列
PC90 系列
PC262 系列
PD210 系列
PD280 系列
PL130 系列
PL240 系列
PL300 系列
PL340 系列
