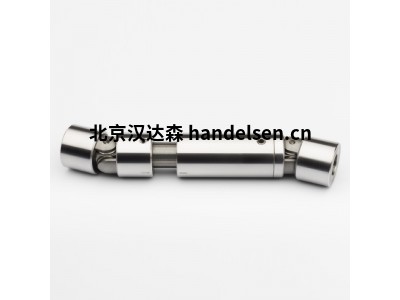

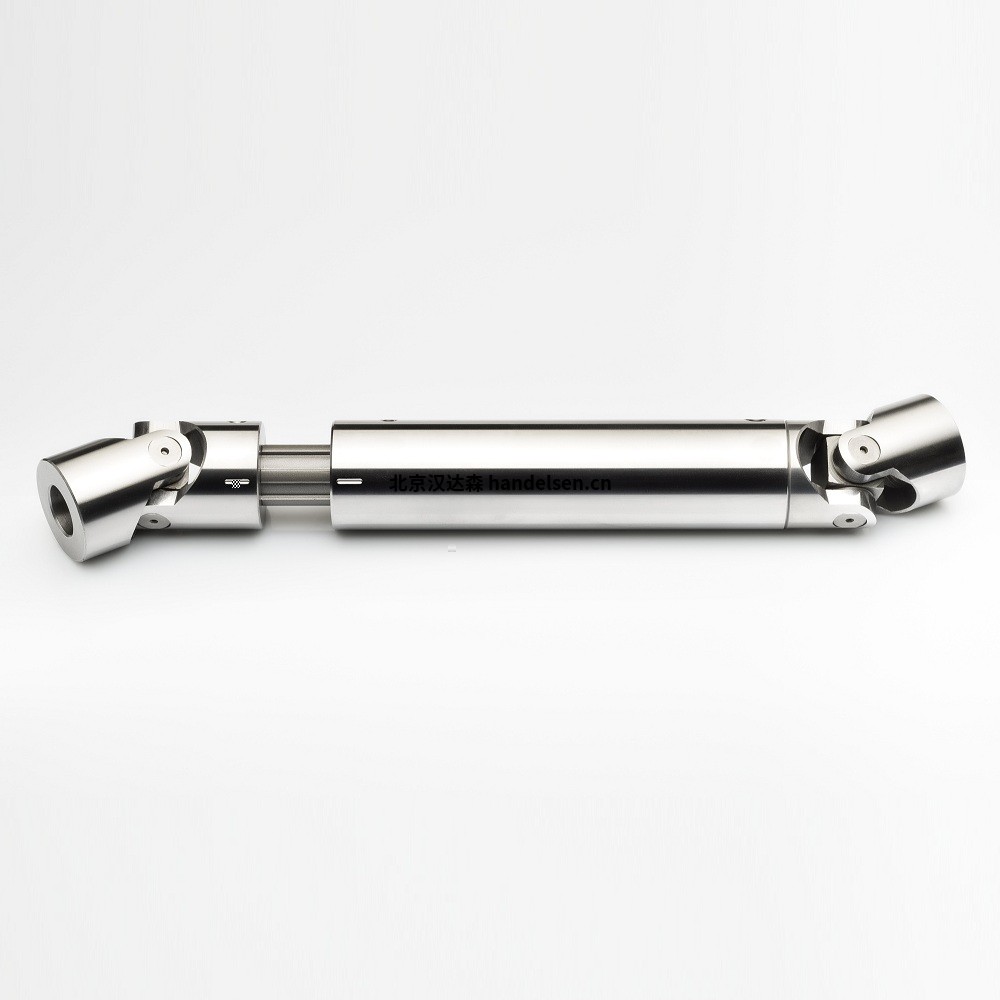

意大利Mario Ferri 可擴展GA-GBA系列萬向節05GA接頭
它們都由一個星輪核心和兩個有叉端的半接頭組成。在星輪的銷和叉孔之間,安裝了4個耐磨滑動套(G系列)或滾子軸承(H系列高速)。
H系列(與滾子軸承的高速接頭)不需要潤滑或維護,因為它們的軸承是潤滑壽命。
具有普通軸承G系列的接頭是中低速度和有沖擊載荷。
對于高速和相對較低的扭轉類型的滾子軸承(H-HB)推薦.
這兩個版本提供高效率,無聲運行,低摩擦系數競爭價格.
所有的摩擦表面都是硬化的和地面。
單一接頭的工作角為45°,雙接頭為90°。
G系列的轉速為每分鐘1000轉,H系列的最大轉速為每分鐘4000轉.
所有這些接頭也提供伸縮版本。
帶有滑動灌木的連環圖
*中低速度和有沖擊載荷的地方
工作角45°
*轉速每分鐘1000轉
應要求特別處決
連接點有2個版本:
-G版至DIN808
- GB version to DIN 808/7551
帶有滾針軸承的接頭
*高速和較低扭轉
*工作角45°
*轉速每分鐘4000轉
應要求特別處決
連接點有2個版本:
-H版至DIN808
- HB version to DIN 808/7551
專用可擴展變速器GA-GBA系列
- 根據要求:
L.min > (L.max + 2*L2 + B) / 2
Stroke X < (L.max - 2*L2 - B) / 2
- 應要求特別處決
類型
|
D
|
D
|
L2
|
C
|
L.M
|
L.馬克斯
|
中風X
|
B
|
A
|
b
|
Q
|
*SW
|
斜的
軸
|
D1
|
| 01GA 3D |
6 |
16 |
34 |
8 |
應要求 |
25 |
2 |
7 |
6 |
6 |
SW08 |
16 |
| 02GA 3D |
8 |
16 |
40 |
11 |
應要求 |
25 |
2 |
9 |
8 |
8 |
SW08 |
16 |
| 03GA 3D |
10 |
22 |
48 |
12 |
應要求 |
30 |
3 |
11,4 |
10 |
10 |
11 X 14 Z6 |
22 |
| 04GA 3D |
12 |
25 |
56 |
13 |
應要求 |
40 |
4 |
13,8 |
12 |
12 |
13 X 16 Z6 |
26 |
| 05GA 3D |
14 |
28 |
60 |
14 |
應要求 |
40 |
5 |
16,3 |
14 |
14 |
13 X 16 Z6 |
29 |
| 1GA 3D |
16 |
32 |
68 |
16 |
應要求 |
40 |
5 |
18,3 |
16 |
16 |
16 X 20 Z6 |
32 |
| 2GA 3D |
18 |
36 |
74 |
17 |
應要求 |
40 |
6 |
20,8 |
18 |
18 |
18 X 22 Z6 |
37 |
| 3GA 3D |
20 |
42 |
82 |
18 |
應要求 |
45 |
6 |
22,8 |
20 |
20 |
21 X 25 Z6 |
42 |
| 4GA 3D |
22 |
45 |
95 |
22 |
應要求 |
45 |
6 |
24,8 |
22 |
22 |
23 X 28 Z6 |
47 |
| 5GA 3D |
25 |
50 |
108 |
26 |
應要求 |
45 |
8 |
28,3 |
25 |
25 |
26 X 32 Z6 |
52 |
| 6GA 3D |
30 |
58 |
122 |
29 |
應要求 |
50 |
8 |
33,3 |
30 |
30 |
32 X 38 Z8 |
58 |
| 6GA1 3D |
32 |
58 |
126 |
33 |
應要求 |
50 |
10 |
35,3 |
30 |
30 |
32 X 38 Z8 |
58 |
| 7GA 3D |
35 |
70 |
140 |
33 |
應要求 |
70 |
10 |
38,3 |
** |
** |
36 X 42 Z8 |
70 |
| 8GA 3D |
40 |
80 |
160 |
38 |
應要求 |
80 |
12 |
43,3 |
** |
** |
42 X 48 Z8 |
80 |
| 9GA 3D |
50 |
95 |
190 |
46 |
應要求 |
90 |
14 |
53,3 |
** |
** |
46 X 54 Z8 |
95 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| 03GBA 3D |
10 |
16 |
46 |
15 |
應要求 |
25 |
3 |
11,4 |
8 |
8 |
SW08 |
16 |
| 04GBA 3D |
12 |
22 |
55 |
18 |
應要求 |
30 |
4 |
13,8 |
10 |
10 |
11 X 14 Z6 |
22 |
| 1gba 3D |
16 |
25 |
65 |
21 |
應要求 |
40 |
5 |
18,3 |
12 |
12 |
13 X 16 Z6 |
26 |
| 3gba 3D |
20 |
32 |
77 |
24 |
應要求 |
40 |
6 |
22,8 |
16 |
16 |
16 X 20 Z6 |
32 |
| 5GBA 3D |
25 |
42 |
95 |
31 |
應要求 |
45 |
8 |
28,3 |
20 |
20 |
21 X 25 Z6 |
42 |
| 6GBA 3D |
30 |
50 |
120 |
38 |
應要求 |
45 |
8 |
33,3 |
25 |
25 |
26 X 32 Z6 |
52 |
| 8GBA 3D |
40 |
70 |
153 |
46 |
應要求 |
70 |
12 |
43,3 |
** |
** |
36 X 42 Z8 |
70 |
