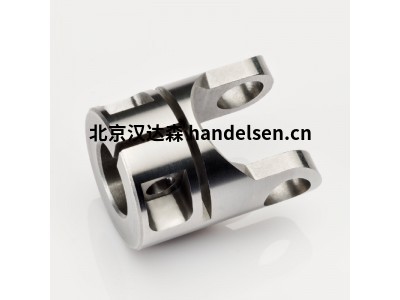

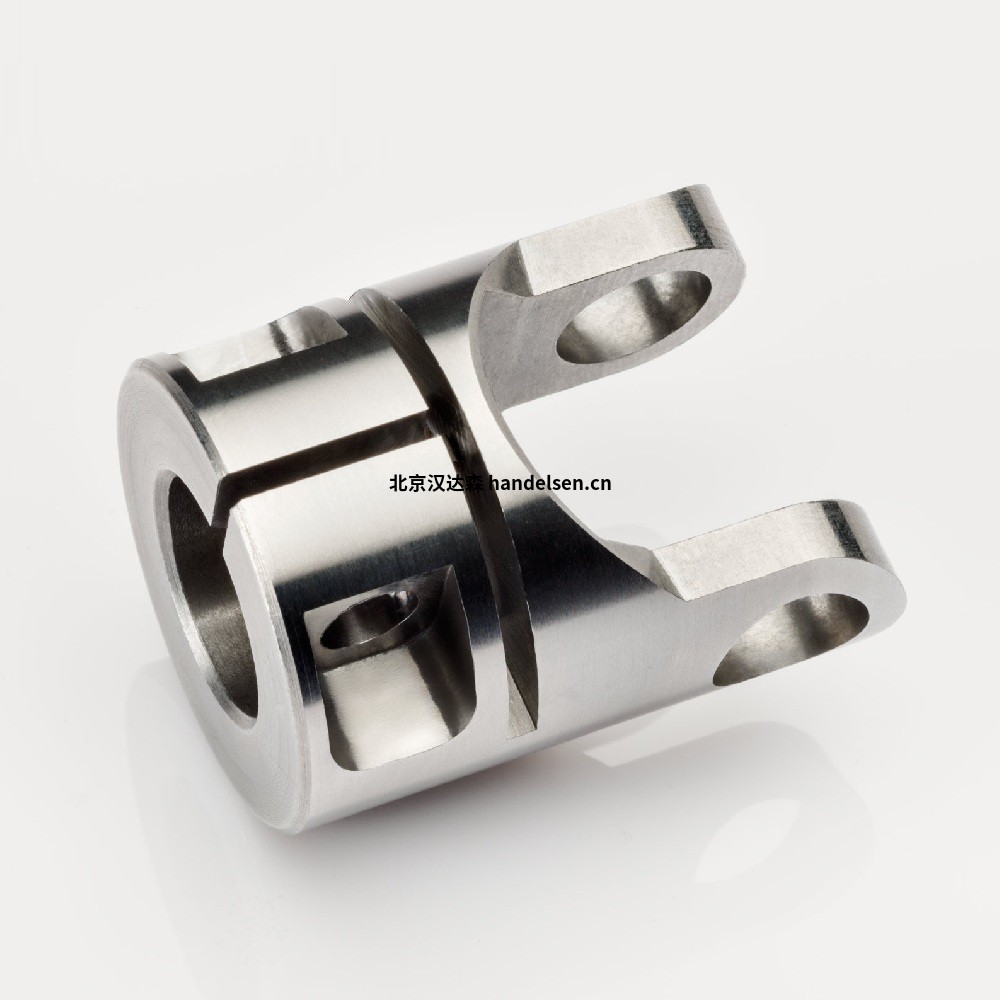

它們都由一個星輪核心和兩個有叉端的半接頭組成。在星輪的銷和叉孔之間,安裝了4個耐磨滑動套(G系列)或滾子軸承(H系列高速)。
H系列(與滾子軸承的高速接頭)不需要潤滑或維護,因為它們的軸承是潤滑壽命。
具有普通軸承G系列的接頭是中低速度和有沖擊載荷。
對于高速和相對較低的扭轉類型的滾子軸承(H-HB)推薦.
這兩個版本提供高效率,無聲運行,低摩擦系數競爭價格.
所有的摩擦表面都是硬化的和地面。
單一接頭的工作角為45°,雙接頭為90°。
G系列的轉速為每分鐘1000轉,H系列的最大轉速為每分鐘4000轉.
所有這些接頭也提供伸縮版本。
帶有滑動灌木的連環圖
*中低速度和有沖擊載荷的地方
工作角45°
*轉速每分鐘1000轉
應要求特別處決
連接點有2個版本:
-G版至DIN808
- GB version to DIN 808/7551
帶有滾針軸承的接頭
*高速和較低扭轉
*工作角45°
*轉速每分鐘4000轉
應要求特別處決
連接點有2個版本:
-H版至DIN808
- HB version to DIN 808/7551
| 類型 | D | D | L1 | C | F | E | T | A | b |
有槽的洞 DIN5482 |
螺絲釘 | 堅果 |
最大限度 尺寸 |
*行政長官 NM |
| 1CL2 3D | 16 | 32 | 34 | 16 | Ø6,2 | 9 | 7 | 5 | 18,3 | 17 X 14 Z9 | M6 L=25 | M6 | Ø42 | 15 |
| 2CL2 3D | 18 | 36 | 37 | 17 | Ø8,2 | 10 | 7,5 | 6 | 20,8 | 18 X 15 Z10 | M8 L=30 | M8 | Ø51 | 25 |
| 3CL2 3D | 20 | 42 | 41 | 18 | Ø8,2 | 12 | 8 | 6 | 22,8 | 20 X 17 Z12 | M8 L=35 | M8 | Ø57 | 25 |
| 5CL2 3D | 25 | 50 | 54 | 26 | Ø10,2 | 16 | 12 | 8 | 28,3 | 25 X 22 Z14 | M10 L=35 | M10 | Ø68 | 60 |
