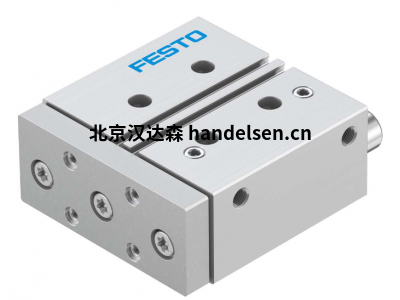

精確的導向和對扭矩和剪切力的出色吸收 - 再加上堅固、緊湊的設計。導向執行器 DFM 適用于夾緊、提升和停止任務。

FESTO導向執行器DFM特點

執行器和導向單元集成在一個外殼中

對扭矩和側向力具有高抵抗力

滑動軸承或滾珠軸承導軌

多種安裝和連接選項

適用于定制應用的各種變體

推薦用于鋰離子電池生產設備的型號

FESTO導向執行器DFM優勢

彈性：有效載荷增加 100%

精確引導

物超所值

通過變型實現靈活性

可選配銅、鋅和鎳含量降低，用于電池生產

FESTO導向執行器DFM應用實例

夾緊：導向驅動器非常適合夾緊組件，以實現可靠的進一步加工。

上升：引導驅動器可輕松地運輸和提升超過200公斤的負載，動力強勁。

停止：高達150公斤的負載可可靠、安全地停止。使引導驅動器成為一個彈性和堅固的止動缸。

FESTO導向執行器DFM-12-20-P-A-GF技術參數

有效載荷重心到扼架板的距離xs 25mm

行程 20 mm

活塞直徑 12mm

驅動單元工作模式

緩沖 兩端彈性緩沖環/墊

安裝位置 任何

向?qū)?滑動導軌

結構設計 向?qū)?/p>

位置傳感 用于接近傳感器

符號 00991737

工作壓力 0.2-1MPa

工作壓力2-10bar

最大速度0.8 m/s

操作模式 雙作用

工作介質 壓縮空氣符合ISO 8573-1:2010[7:4:4]

環境溫度-20°C-80°C

末端位置的沖擊能量 0.07 J

重量392克

?

FESTO導向執行器DFM-12-20-P-A-GF材料

蓋子材料 鍛造鋁合金

密封材料 NBR

外殼材料 鍛造鋁合金

活塞桿材料 高合金不銹鋼
