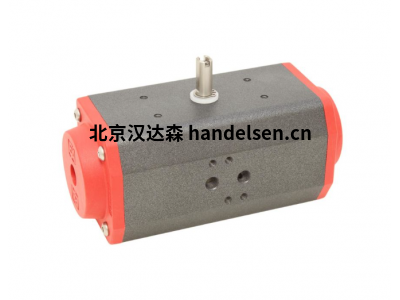

旋轉驅動 DW43，氣動雙作用，聚四氟乙烯功能涂層 ISO5211， F03 / 05， 8kt.11

貨號 ED620432/PF

大小 Ø43

閥體材料 鋁

密封件材料 丁腈橡膠 - 最高 80°C 環境溫度

旋轉驅動 DW43，氣動雙作用

聚四氟乙烯功能涂層 ISO5211， F03 / 05， 8kt.11



ED/EE系列氣動執行器是由我們開發和制造的高品質設備。在考慮高質量要求的同時使用高質量的材料是高運行可靠性的保證。該執行器的外殼配有PTFE涂層，類似于煎鍋的外殼。由于其抗粘附作用，這可以防止污垢粘附或更容易地去除污垢。



優勢：



特殊類型的短期可用性，開發，制造，組裝和質量控制完全是“德國制造”

設計緊湊，邊緣不易受到污染

高品質涂層現貨供應

高氣動扭矩

閥桿和標準件由不銹鋼制成

防吹出閥桿

帶彈簧復位的執行器的尺寸不變

性價比

根據 EN 12116 （ISO5211） 簡單、標準化地安裝、擴展或連接信號變送器或控制設備

通過精確執行的漸開線齒輪進行動力傳輸

所有重量超過 20 g 的塑料部件均根據我們的環境管理體系 DIN EN ISO 14001 進行標記。

功能說明



執行器是氣動雙活塞驅動器，主要用于操作球閥和蝶閥。提供雙動和彈簧復位（單動）類型。雙活塞在緊湊的系統中提供高扭矩。旋轉角度可從標準設置調節 ±6°。



設計



由于采用雙活塞系統，反向活塞產生的力通過與活塞牢固連接的兩個齒條傳遞到一個公共小齒輪。這一原理確保了整個沖程的線性扭矩傳遞。



在我們的商店中，可以在線訂購氣動執行器ED / EE的更多版本和各種附件：



具有更低或更高扭矩的執行器。

經 ATEX 認證的執行器，可用于爆炸性環境。

執行器具有特殊的主體表面涂層，例如：黑色陽極氧化，硬涂層，化學鍍鎳和PTFE涂層。



技術規格：



更多信息

貨號 ED620432/PF

描述 旋轉驅動 DW43，氣動雙作用，聚四氟乙烯功能涂層 ISO5211， F03 / 05， 8kt.11

重量 [公斤] 0.834000

大小 Ø43

閥體材料 鋁

功能 雙作用

選項 車身聚四氟乙烯涂層

力矩 1，5Nm 每巴先導壓力

閥體材料 0

密封件材料 丁腈橡膠 - 最高 80°C 環境溫度

閥桿密封材料 0

最小溫度范圍 [°C] -20

最大溫度范圍 [°C] +80

介質溫度最低 [°C] -20

介質溫度最高 [°C] +80

格豪斯設計 0

RoHS 指令 EG 2015/863 符合的

REACH 法規 EG 1907/2006 符合的



備件產品：



備件套件 - ED/EE 43，丁腈橡膠

貨號 EDV2043

大小 Ø43

密封件材料 丁腈橡膠 - 最高 80°C 環境溫度

備件套件 - ED/EE 43，丁腈橡膠



貨號 EDV2043

描述 備件套件 - ED/EE 43，丁腈橡膠

重量 [公斤] 0.007000

大小 Ø43

閥體材料 0

密封件材料 丁腈橡膠 - 最高 80°C 環境溫度

閥桿密封材料 0

格豪斯設計 0

RoHS 指令 EG 2015/863 符合的

REACH 法規 EG 1907/2006 符合的





活塞-ED， D/EW43， 黑色

貨號 EDK43/B

大小 Ø43

活塞-ED， D/EW43， 黑色



更多信息

貨號 EDK43/B

描述 活塞-ED， D/EW43， 黑色

重量 [公斤] 0.023000

大小 Ø43

閥體材料 0

閥桿密封材料 0

格豪斯設計 0

RoHS 指令 EG 2015/863 符合的

REACH 法規 EG 1907/2006 符合的



END-Armaturen旋轉驅動執行器，貨號ED620432/PF
