HADEF于1904年成立，總部位于德國。憑借高度的可靠性和質量意識，公司很快贏得了作為制造商和銷售合作伙伴的良好聲譽。1950年代和60年代憑借著名的“短型設計”手拉葫蘆和負載能力為150公斤的小型電動葫蘆等發明在競爭中取得優勢。多年來通過不斷地發展創新，致力于產品的設計開發，為客戶提供高品質的產品及服務。
主要產品：電動葫蘆、氣動葫蘆、繩絞車、手推車、起重機

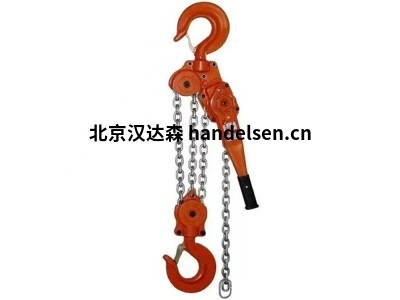

70/06 APS描述：
通過滑動離合器進行葫蘆的保護
可靠的質量
緊湊，剛性鋼外殼
兩個棘爪確保高安全系數
鍍鋅高品質負載鏈，符合EN 818-7-T
鍍鋅手動鏈符合DIN 766
懸掛和負載鉤的加強安全鉤
未涂漆部件帶有防腐蝕保護
參數：
容量：3000kg
鏈條：2
負載鏈條：8*24mm
手動鏈條：5.25mm
手動鏈條拉力：39daN
重量：
在3 m懸浮高度：約23kg
每增加1米：3.7kg
70/06 APS氣動葫蘆工作原理：
在進行壓力作業時,按下手動換向閥一側按鈕,由空氣壓縮機出口來的一定壓力的壓縮空氣經過手動換向閥作為控制信號到氣控換向閥。從而使氣控換向閥的相應側開始工作,這樣經氣動三聯件(減壓閥,分水濾氣器和油霧器)和氣控換向閥后的壓縮空氣。
由葉片式氣動馬達的進氣口進于偏心安裝的轉子，與定子間相鄰葉片間的腔室(同時將制動裝置活塞推開),壓縮氣體絕熱膨脹對外做功,推動馬達旋轉,從而輸出轉矩和轉速。高速旋轉的轉子經過減速器減速以及鏈輪裝置等達到提拉重物和放下重物的目的。相鄰葉片間的腔室經過絕熱膨脹后在主排氣區進行主排氣,離開主排氣區的葉片間腔室進行絕熱壓縮,壓縮后的馬達腔室在副排氣區將腔室內的氣體全部排除,從而進入下輪循環。
當需反向旋轉時,只需按下手動換向閥的反向按鈕,一定壓力的壓縮空氣就會從馬達的反向進口進入馬達腔室,同時推開制動裝置活塞,從而實現氣動葫蘆反向運動。
部分型號：
HADEF 70/06 APS
HADEF 70/06 APR
HADEF 70/06 APH
HADEF 70/06 APP
HADEF 28/06 APR
HADEF 28/06 APH
HADEF 28/06 APP
HADEF 29/06 APH
HADEF 29/06 APP
