一、產品介紹

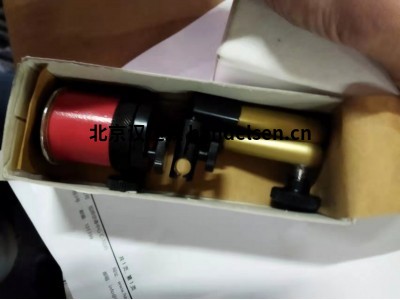

HG機械測量三腳架

HG機械三腳架通過收緊星形手柄夾緊。三腳架內部有一個精密的機構，它牢固地支撐著各個關節。夾緊是漸進式的，因此每個關節從下到上依次處理，以便能夠非常快速和舒適地對齊。堅固而精確的機械結構確保了耐用性和最大精度。

HG型號：

HG220機械測量臺

尺寸 220

HG280機械測量臺

尺寸 280

HG350機械測量臺

尺寸 350

二、產品參數

1、Horger&Gassler機械測式量支架尺寸220

鎖模力產生  機械

物料  陽極氧化鋁拋光易切削鋼

塑料星形旋鈕

球關節臂 M6內螺紋

球關節腳  M8外螺紋

保持力  5KG

保持電源安全相關應用 4KG

L1 89mm

L2 131mm

半徑 220mm

標準磁塊(LxBxH) 60*50*55

粘合力標準磁鐵 800 N Topfmagnet

測量臺  直徑 8mm H7和燕尾

根據下面配件，可以確認產品貨號

Horger&Gassler105249 三腳架

Horger&Gassler105250三腳架+測量喙，微調

Horger&Gassler105251三腳架磁鐵+測量喙，微調

2.Horger&Gassler機械測量支架大小280(工作半徑280mm)

機械測式量支架尺寸280

鎖模力產生  機械

物料  陽極氧化鋁拋光易切削鋼

塑料星形旋鈕

球關節臂 M6內螺紋

球關節腳  M8外螺紋

保持力  6KG

保持電源安全相關應用 5KG

L1 123mm

L2 157mm

半徑 280mm

標準磁塊(LxBxH) 60*50*55

粘合力標準磁鐵 800 N Topfmagnet

測量臺  直徑 8mm H7和燕尾

根據下面配件，可以確認產品貨號

Horger&Gassler訂貨號：

Horger&Gassler105300三腳架

Horger&Gassler105301 三腳架+測量喙，微調

Horger&Gassler105302 三腳架磁鐵+測量喙，微調

3.Horger&Gassler機械測量支架大小350(工作半徑350mm)

機械測式量支架尺寸350

鎖模力產生  機械

物料  陽極氧化鋁拋光易切削鋼

塑料星形旋鈕

球關節臂 M6內螺紋

球關節腳  M8外螺紋

保持力  6KG

保持電源安全相關應用 5KG

L1 175mm

L2 175mm

半徑 300mm

標準磁塊(LxBxH) 60*50*55

粘合力標準磁鐵 800 N Topfmagnet

測量臺  直徑 8mm H7和燕尾

德國HG機械測量三腳架280用于醫療行業穩定性高
