客戶對我們豐富的經驗和稱職的服務、應用知識和高度的靈活性表示贊賞，這是我們提供不同產品變體的結果。此外，我們可以通過提供量身定制的應用項目來有效地支持我們的客戶。



HENGSTLER 的 ACURO 值旋轉編碼器提供創新的工程設計、易于操作和優化的功能可靠性。基于平臺的概念實現了特別緊湊的結構和模塊化的內部組件。由于采用了這種復雜的模塊化系統，HENGSTLER 始終能夠為涉及電機反饋和自動化的應用提供正確的變體。這些旋轉編碼器配備開放式 BiSS 傳感器接口，是滿足所有要求并為未來做好準備的理想選擇。



我們的主要之一是針對定制應用程序的項目管理。這是基于在機電、機械、氣動和電子等關鍵領域的多年經驗，這反映在整個 HENGSTLER 產品系列中。

Hengstler ACURO AC36 是一款光學旋轉編碼器，帶有多圈齒輪箱和光學掃描，尺寸 36 mm。它配備實心軸并與標準增量編碼器物理兼容。由于結構緊湊，AC36 可以直接替代相應的增量編碼器。因此，可以在設備制造和醫療工程中充分利用絕對編碼器的技術優勢，這只是眾多應用中的兩個。機械概念基于安裝在雙滾珠軸承中的軸組件。AC36 補充了 ACURO 工業產品系列，同時提供與 58 mm 變體相同的性能數據，但器件尺寸更小。

技術資料

外殼直徑 [mm]38.1 毫米

實心/空心軸

空心 8 毫米

實心 6 毫米

防護等級外殼IP50 / IP64

工作溫度 [°C]-40 ... +100 °C

住房選擇鋁

聯系電纜

電氣

轉數 [rpm]10,000 轉

分辨率 ST [位]12 ... 19 位

分辨率 MT [位]12 位

界面BiSS / SSI



輪轂直徑d1/d2訂購代碼

波紋管接頭6 mm/6 mm 3 520 068

圓盤聯軸器6 mm/6 mm 0 070 663

隔離盤式聯軸器6 mm/6 mm 3 520 081

隔離盤式聯軸器6 mm/10 mm 3 520 082

塑料聯軸器5 mm/6 mm 3 520 033

塑料聯軸器6 mm/6 mm 1 761 026

螺旋聯軸器（19/28）5 mm/6 mm 3 520 035

螺旋聯軸器（19/28）6 mm/6 mm 0 070 653

螺旋聯軸器（25/32）6 mm/9,53 mm 3 520 052

螺旋聯軸器（25/32）6 mm/10 mm 3 520 066

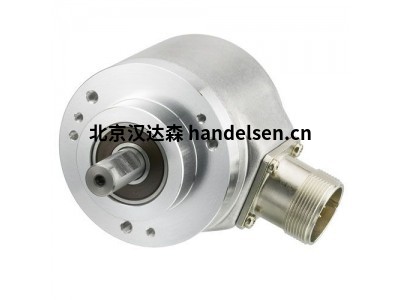

Hengstler AC58 系列包括一系列具有光學掃描功能的絕對旋轉編碼器，適用于許多不同的應用領域。58 mm 編碼器提供實心軸和空心軸版本，可滿足幾乎所有工業應用和涉及電機反饋的苛刻應用的要求。在單圈和多圈版本中，這些編碼器的分辨率高達 34 位（單圈 22 位，多圈 12 位，具體取決于接口）。除了通過 SSI/BiSS 進行連接外，還有許多其他接口，例如 EtherCAT、Profinet、Profibus、CANopen、CANlayer2、DeviceNet、Interbus 和 SUCOnet。

Profinet 編碼器亮點 - ACURO AC58

單圈和多圈絕對值編碼器

廣泛的溫度范圍：-40 至 +100°C

分辨率：高達 34 位（單圈 22 位，多圈 12 位，取決于接口）

結構緊湊：50 毫米長

高 EMC 兼容性

技術資料

外殼直徑 [mm]58 毫米

實心/空心軸

空心 9,52 ... 14 毫米

實心 6 ... 12 毫米

防護等級外殼IP50 / IP64 / IP67

工作溫度 [°C]-40 ... +100 °C（取決于使用的接口）

住房選擇鋁

聯系

電纜

巴士罩

M12連接器

M23連接器

連接器

PT 連接器

轉數 [rpm]6,000 ... 10,000 轉

分辨率 ST [位]10 ... 22 位

分辨率 MT [位]4 ... 12 位

界面

BiSS / SSI

CANopen

CANLayer2

現場總線

設備網

國際巴士

平行

SSI + 增量

SSI 可編程

蘇科網

EtherCAT

Profinet
