HENGSTLER Profinet 編碼器

絕對值旋轉編碼器

單圈和多圈絕對值編碼器 寬溫度范圍：-40 至 +100°C 分辨率：高達 34 位（單圈 22 位，多圈 12 位，具體取決于接口） 結構緊湊：50 mm 長 高電磁兼容性



各種總線連接：SSI，BiSS，EtherCAT，Profibus，Profinet，CANopen，CANlayer2，DeviceNet，Interbus和SUCOnet



提供多種接口

-40 至 +100°C 工作溫度

連續運行時轉速為 10000 rpm



AC58 和 AC61 系列將一系列絕對值編碼器與光學掃描相結合，適用于眾多應用領域。58 和 61.5 mm profinet 編碼器提供實心軸或空心軸型號，可滿足幾乎所有涉及電機反饋的苛刻工業應用和使用的要求。作為單圈和多圈版本，這些編碼器可實現高達 34 位的分辨率（22 位單圈，12 位多圈，具體取決于接口）。除了SSI / BiSS連接外，還有許多其他接口，如EtherCAT，Profinet，Profibus，CANopen，CANlayer2，DeviceNet，Interbus和SUCOnet。

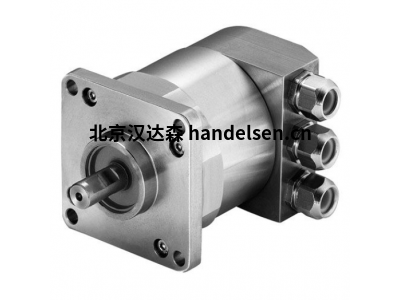

ACURO AC58 Profinet 編碼器

直徑：58 毫米

分辨率：ST： 10 -22 位，MT： 4 -12 位

實心/空心軸空心：9.52 -14 毫米，實心 6 -12 毫米

防護等級：IP50 / IP64 / IP67

接口：BiSS / SSI、CANopen、Profibus 等 9 個

UL、CE 認證

提供多種接口的功能

工作溫度從 -40 到 +100°C

連續運行時轉速為 10000 rpm



HENGSTLER ACURO AC61 - 絕對編碼器

什么是旋轉編碼器？

旋轉編碼器，通常簡稱為軸編碼器，是一種將角度定位轉換為輸出信號的機電設備。旋轉編碼器可以按其反饋類型大致細分為增量式或絕對式。



旋轉編碼器如何工作？

旋轉編碼器將電機軸等物體的機械旋轉運動轉換為電子信號。光學旋轉編碼器通過將帶有標記的圓盤的 LED 燈照射到光學傳感器上來測量旋轉，以檢測運動。磁性旋轉編碼器使用類似的原理，但在磁化輪轉動時測量運動，并由磁性傳感器檢測。



旋轉編碼器的輸出是什么？

增量式旋轉編碼器在 360 度旋轉時輸出無處不在的脈沖流，因此稱為 PPR 每轉脈沖數。增量式旋轉編碼器可以有一個通道輸出（A），兩個通道輸出（AB，稱為正交）以及可選的索引通道（Z）。

絕對式旋轉編碼器在 360 度旋轉期間為每個位置輸出唯一的數字字或位。該數字字必須以與控制系統相同的語言進行通信，并提供包括并行、串行、現場總線和基于以太網的通信協議在內的選項。
