Brevini軸向柱塞泵-固定排量系列產品



1、軸向柱塞泵-固定排量

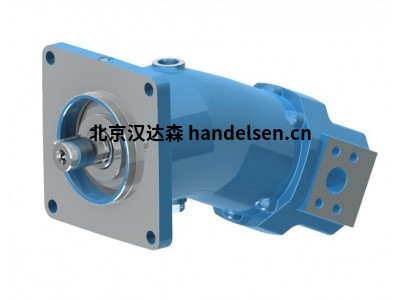

①、SH11C SERIES (CC/REV: 10,3-178,1)

SH11C系列泵是斜軸軸向柱塞液壓裝置，具有固定排量，可在開式回路中運行。SH11C 系列泵提供公制和 SAE 安裝配置。

SH11C系列泵軸活塞，帶傾斜體，帶固定氣缸，設計在開路狀態下工作。表面分配器球體，加工精確，材質和質量高在使用的部件中，允許使用該系列的泵SH11C連續工作至430巴，并能承受480巴的峰值。

SH11C泵為系列或固定排量、彎軸泵活塞設計用于開路操作。經驗證的設計采用透鏡形閥板，品質優良SH11C由組件和制造技術制成泵能夠提供高達430巴[6235磅/平方英寸]的連續壓力和480巴[6960磅/平方英寸]的峰值性能。完全實驗室經過測試和現場測試，這些泵可提供最大效率和長壽命。重型軸承允許高徑向軸承和軸向載荷。SH11C泵采用多功能設計，適用于任何場合工業和移動應用。SH11C泵是提供ISO和SAE版本。



②、H1C 系列 (CC/REV: 6,1-225,1)

H1C 系列泵是斜軸軸向柱塞液壓裝置，具有固定排量，可在開式回路中運行。H1C 系列泵提供公制和 SAE 安裝配置。



H1C系列機組是一系列泵和發動機帶軸向活塞、傾斜閥體、固定氣缸、設計在閉路和開路條件下運行。這個球面分配器，精密加工，高精度所用材料和部件的質量，允許H1C系列發動機可連續工作至350 bar，并且承受450巴的峰值。實驗室測試和這些單位在該領域經驗豐富，表現出使用壽命長，性能高。支持由滾動軸承制成的樹的結構是：設計用于承受高軸負載；以及

放射線。H1C系列的多功能性，包括蓋子、出口樹和可翻邊閥門，允許這些裝置能夠適應最不同類型的設備，在移動和工業領域。單位在H1C活塞有ISO和ISO版本SAE！

H1C系列裝置是一系列固定排量泵以及電機、彎軸活塞設計，可在兩種情況下運行開路和閉路。經驗證的設計結合了閥板的形狀、優質部件和制造技術使H1C系列裝置能夠提供高達350巴[5100磅/平方英寸]的連續壓力和450巴的壓力[6500 Psi]峰值性能。全面實驗室測試和現場測試通過測試，這些裝置可提供最大的效率和較長的使用壽命。重型軸承允許高徑向和軸向負荷。多功能設計包括各種配流盤、軸端和軸承使H1C系列裝置適應任何環境的閥門組件工業和移動應用。H1C系列裝置為提供ISO和SAE版本。



2、軸向柱塞泵-可變排量

①、MD10V 系列閉環。(CC/REV: 14-64)

MD10V 系列是用于閉式回路的可變排量軸向柱塞泵系列。通過傾斜的斜盤可以改變排量：因此油流可以在中性點上反轉。多種控制方式可供選擇：手動、伺服控制桿操作、電動等。每臺泵都配有補油泵，用于彌補內部泄漏，在主回路中保持正壓，并向控制系統提供壓力。所有泵都有最大壓力釋放閥，可以提供單個或串聯版本。不同的直通驅動選項可用于輔助泵安裝以及多種選項：旁通閥、壓力過濾器等。



②、S6CV系列閉環。(CC/REV: 75-128)

S6CV 系列是可變排量軸向柱塞泵，采用斜盤設計，適用于閉路靜液壓傳動和高壓應用。該泵可以作為單泵或串聯版本提供，并帶有用于裝配輔助齒輪泵的直通驅動選項。



③、HD1 系列 閉環。(CC/REV:55)

用于閉環回路的 HD1 系列變量柱塞泵是軸向柱塞泵，采用斜盤設計和可選的驅動軸。這些泵專門設計用于閉路靜液壓傳動。輸送量與轉速和斜盤角度成正比。當斜盤傾斜角從 0 增加到最大位置時，輸送量增加。反轉斜盤角度，流向反轉。技術選擇允許新裝置在高達 400 bar [5800 psi] 的壓力下運行。



④、S5AV 系列 開環。(CC/REV: 32-93,8)

S5AV 系列是設計用于開式回路運行的變量軸向柱塞泵系列。這些軸向活塞斜盤設計單元可用于移動和工業應用。堅固且經過驗證的旋轉組使泵能夠在高連續壓力和峰值壓力下工作。該泵采用獲得專利的活塞滑塊設計，從而最大限度地減少泄漏和高容積效率。控制提供高精度和可重復性。S5AV 泵在低噪音排放水平下運行，滿足當今苛刻的工業應用的要求。



⑤、H1V光伏系列

H1V PV 泵專門設計用于泵送和計量粘度在 1-2000 cSt 范圍內的聚氨酯組分（聚油和異氰酸酯）。輸送的高重復性和計量精度使 H1V 光伏泵適用于噴射系統。與目前在這些類型的機器上使用的其他解決方案相比，材料和密封件的選擇旨在顯著延長泵的使用壽命。泵的設計可以在軸封上提供外部沖洗回路，以延長其使用壽命；沖洗液沒有優先方向，用戶手冊中顯示的方向純粹是一個指示。泵不配備任何手輪，必須單獨要求。與標準泵相比，H1V 光伏泵允許達到更高的套管壓力。所有裝置均使用 ISO VG 46 礦物油進行測試。





⑥、H1V 系列開環。(CC/REV: 55-225)

H1V 系列是可變排量軸向柱塞泵系列，斜軸設計，用于開路操作。高質量的組件和制造技術使這些泵能夠以最高效率和長壽命運行。多功能設計包括各種控制裝置和軸端，使 H1V 系列泵適用于任何工業和移動應用。H1V 系列泵提供公制和 SAE 安裝法蘭配置。



3、齒輪泵

①、泵組 0,5：用于微型電源組

齒輪泵結構包括齒輪箱、安裝法蘭和鋁材料蓋。它們提供非常好的機械效率和容積效率：適合動力組的齒輪泵。

排量從 0,18 到 1,52 cc/rev，工作壓力高達 260 bar。



泵組 0,5 帶橢圓法蘭 – 兩個孔

齒輪泵結構包括齒輪箱、安裝法蘭和鋁材料蓋。它們提供非常好的機械效率和容積效率：適合動力組的齒輪泵。

排量從 0,18 到 1,52 cc/rev，工作壓力高達 260 bar。



OT100泵組 1：歐洲標準泵

齒輪泵結構包括一個由鋁合金擠壓而成的齒輪箱和鑄鐵材料制成的安裝法蘭和蓋。由于這種結構，OT 齒輪泵可用于繁重的工作條件并允許傳輸高液壓動力。此外，與可傳輸功率相比，它們具有非常好的機械和容積效率、低噪音水平和有限的重量。

吸入口和壓力口可以是 GAS 威脅型或法蘭型。排量從 0,73 到 7,6 cc/rev，工作壓力高達 260 bar。



OT100泵組 1：用于微型電源組

齒輪泵結構包括一個由鋁合金擠壓而成的齒輪箱和鑄鐵材料制成的安裝法蘭和蓋。由于這種結構，OT 齒輪泵可用于繁重的工作條件并允許傳輸高液壓動力。此外，與可傳輸功率相比，它們具有非常好的機械和容積效率、低噪音水平和有限的重量。

排量從 0,73 到 7,6 cc/rev，工作壓力高達 260 bar。





OT100泵組 1：SAE“AA”標準 – 兩個孔

齒輪泵結構包括一個由鋁合金擠壓而成的齒輪箱和鑄鐵材料制成的安裝法蘭和蓋。由于這種結構，OT 齒輪泵可用于繁重的工作條件并允許傳輸高液壓動力。此外，與可傳輸功率相比，它們具有非常好的機械和容積效率、低噪音水平和有限的重量。

排量從 0,73 到 7,6 cc/rev，工作壓力高達 260 bar。





②、OT200泵組 2：歐洲標準泵

齒輪泵結構包括一個由鋁合金擠壓而成的齒輪箱和鑄鐵材料制成的安裝法蘭和蓋。由于這種結構，OT 齒輪泵可用于繁重的工作條件并允許傳輸高液壓動力。此外，與可傳輸功率相比，它們具有非常好的機械和容積效率、低噪音水平和有限的重量。

吸入口和壓力口可以是 GAS 威脅型或法蘭型。

排量從 4,10 到 30 cc/rev，工作壓力高達 260 bar。



OT200泵組 2：德國標準

齒輪泵結構包括一個由鋁合金擠壓而成的齒輪箱和鑄鐵材料制成的安裝法蘭和蓋。由于這種結構，OT 齒輪泵可用于繁重的工作條件并允許傳輸高液壓動力。此外，與可傳輸功率相比，它們具有非常好的機械和容積效率、低噪音水平和有限的重量。

排量從 4,10 到 30 cc/rev，工作壓力高達 260 bar。





OT200泵組 2：SAE“A”標準兩孔

齒輪泵結構包括一個由鋁合金擠壓而成的齒輪箱和鑄鐵材料制成的安裝法蘭和蓋。由于這種結構，OT 齒輪泵可用于繁重的工作條件并允許傳輸高液壓動力。此外，與可傳輸功率相比，它們具有非常好的機械和容積效率、低噪音水平和有限的重量。

排量從 4,10 到 30 cc/rev，工作壓力高達 260 bar。





4、手泵



手泵

手動泵通常用于間歇性或緊急應用。

帶有輔助閥的集成應用范圍廣泛，可滿足任何要求。
