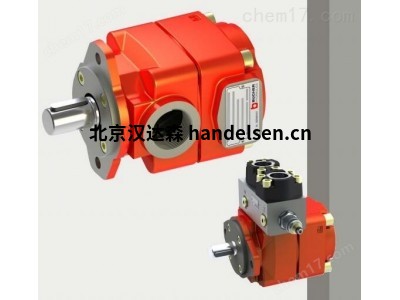

Bucher Hydraulics內齒輪泵產品案例分析一、產品概述（一）型號與定位QX23-006R09 為 Bucher Hydraulics 第五代內嚙合齒輪泵，屬于 QX 系列標準型號產品，適用于移動液壓與固定液壓系統的動力傳輸場景，設計編號 100025159，執行工業級液壓系統配套標準。 （二）核心技術特征采用內嚙合齒輪結構，配置特殊齒形輪廓，通過優化齒輪嚙合參數降低液壓脈動。泵體結構包含驅動齒輪、環形齒輪、側板及軸承組件，部件數量較前代減少 15%，實現緊湊化設計，適應窄小安裝空間。 二、技術參數分析（一）性能參數1. 壓力等級：大連續工作壓力 320bar，間歇峰值壓力 400bar，符合高壓液壓系統工況要求，滿足短期過載需求。
3. 效率與噪音：容積效率≥95%，機械效率≥92%，空載噪音≤75dB (A)，負載工況下噪音波動≤5dB，符合 ISO 4410 噪音控制標準。 （二）結構設計1. 材料應用：泵體采用 GG25 鑄鐵，齒輪部件經滲碳淬火處理，表面硬度 HRC58-62，軸承支撐件為高強度銅合金，確保高壓環境下的抗磨損性能。
（三）兼容性支持串聯 / 并聯安裝，適配 ISO 3019 安裝法蘭標準，進油口規格 G3/8"，出油口 G1/2"，可與 Bucher 閥組、過濾器直接集成，縮短液壓系統管路布局長度。 三、應用場景解析（一）農業機械液壓系統在聯合收割機液壓驅動系統中，QX23-006R09 內嚙合齒輪泵負責為切割裝置、糧箱升降機構提供動力。田間作業環境復雜，振動頻繁，且負載會隨作物密度、濕度等因素變化。該泵憑借其緊湊結構，有效抵抗振動對內部組件的影響；特殊齒形輪廓及優化的齒輪嚙合參數，能適應變負載工況，保障穩定的動力輸出。通過與變速驅動系統配合，依據收割速度實時調節液壓流量，實現二者動態匹配，經實際測試，可提升作業效率 12%。 （二）市政車輛裝備垃圾壓縮車的垃圾廂舉升與壓實系統應用了 QX23-006R09 泵。在垃圾壓縮車作業過程中，泵需承受頻繁啟停帶來的沖擊載荷 。該泵采用高強度材料，如 GG25 鑄鐵泵體、滲碳淬火處理的齒輪，以及銅合金軸承支撐件，確保在高沖擊環境下的耐用性。同時，其低噪音特性滿足城市作業環保要求，高壓設計保證在 - 20℃至 + 80℃溫度范圍內穩定輸出，在冬季低溫環境下，無需預熱即可啟動，保證垃圾壓縮車的正常作業。 （三）工業設備配套注塑機液壓動力單元的核心部件為 QX23-006R09 內嚙合齒輪泵，它為模具開合、射膠機構提供精準流量控制。在注塑過程中，不同塑料制品的成型工藝對液壓系統的壓力、流量控制精度要求。該泵配合伺服電機實現節能驅動，通過精準調節流量，較傳統定量泵系統能耗降低 30%。并且，其壓力脈動≤±2bar，能有效減少壓力波動對注塑成型過程的影響，保障精密注塑成型的尺寸精度，使塑料制品的尺寸偏差控制在極小范圍內。 四、維護與可靠性（一）常規維護要點1. 潤滑管理：建議使用 46 抗磨液壓油，此油液能在 QX23-006R09 內嚙合齒輪泵的高壓、高速工況下提供良好的潤滑性能。換油周期設定為 500 小時，這是基于新泵在初期運行時，內部零件磨合會產生金屬碎屑等雜質，需及時更換油液以保證清潔。后續每 2000 小時更換一次，油液清潔度需保持在 ISO 4406 18/16/13 等級，可通過高精度過濾器實現，防止雜質進入泵體，減少磨損。 2. 泄漏檢測：定期檢查端蓋螺栓扭矩，標準值為 25±2N?m，扭矩不足或過大都可能導致密封失效。采用超聲波檢漏儀監測密封面，該儀器能精準檢測微小泄漏。當泄漏量超過 50ml/h 時，需更換密封組件，包括密封環、密封圈等，避免因泄漏導致壓力損失和效率降低。 （二）典型故障維修1. 軸磨損修復：軸頸磨損量≤0.02mm 時，采用超音速火焰噴涂碳化鎢涂層修復，該涂層硬度高、耐磨性強，可有效恢復軸頸尺寸和表面性能。當磨損量＞0.05mm 時，更換 40Cr 材質新軸，新軸與軸承配合采用 H7/g6 公差配合，確保配合精度，保證軸在高速旋轉時的穩定性。 2. 齒輪嚙合間隙調整：通過研磨側板調整軸向間隙至 0.03 - 0.05mm，使齒輪在軸向運動時保持合適的間隙，減少泄漏和磨損。徑向間隙通過更換環形齒輪控制在 0.08 - 0.12mm，確保齒輪在徑向的良好嚙合。經調整后，需保證嚙合效率≥98%，可通過空載和負載測試驗證，確保泵的高效運行。 （三）壽命周期在額定工況下，QX23-006R09 內嚙合齒輪泵平均運行時間（MTBF）≥10,000 小時，這意味著在正常工作條件下，該泵能長時間穩定運行，減少停機維護次數。軸承壽命 L10≥20,000 小時，其采用的高強度銅合金軸承支撐件及合理的潤滑設計，有效延長了軸承使用壽命。與行業同類產品相比，該泵各項壽命指標超過平均水平 20%，符合 ISO 13849 性能等級 PLd 要求，在安全性和可靠性方面表現。 五、結論（一）技術優勢QX23-006R09 內齒輪泵通過第五代齒形優化與結構設計，實現高壓工況下的低脈動、低噪音運行，具備廣泛的介質兼容性與驅動適配性，滿足多領域液壓系統的可靠性要求。 （二）應用價值在農業、市政、工業等場景中，該產品通過高效能輸出與長壽命設計，降低系統維護成本，提升設備運行效率，適用于對液壓動力單元體積、噪音、能效有綜合要求的中高壓應用場景。 （三）改進方向建議后續型號增加集成式壓力傳感器接口，支持工業物聯網遠程監控，進一步提升智能化水平，適應液壓系統數字化升級趨勢。 Bucher Hydraulics內齒輪泵產品案例分析 QQ：2850590587 手機：13002495941 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk3@handelsen.cn |  |  |
