ANT行星絲杠驅動滾珠絲杠系列供應


ANT加工滾珠絲杠



滾珠絲杠是精密的驅動元件。

組裝后，滾珠絲杠螺母和滾珠絲杠主軸形成滾珠絲杠驅動器或 KGT。

定位和進給運動的最佳單元。



滾珠絲杠提供單螺母或雙螺母，定位精度高達 0.01 mm。間距精度：23 µm / 300 mm；52 微米/300 毫米；130微米/300毫米。



優點



? 由于內部全偏轉原理，功能均勻。

? 由于滾珠從滾道中最佳移除，因此運行特別平穩

? 預緊的單個螺母，也可調節

? 由于大量滾珠，額定載荷高

? 短螺母設計

? 無突出部件，螺母安裝沒有任何問題

?光滑

的外殼 ? 有效的擦拭密封



為確保我們能夠提供 ANT 直線單元和螺旋升降機，我們保留博世力士樂滾珠絲杠的庫存，因此可以以標準市場價格向我們的客戶提供。加工在 ANT-CNC 或傳統機器上進行，是我們靈活性的基礎！





行星絲杠驅動

行星絲杠傳動裝置 PLSA是一個以行星為滾動體的滾動絲杠傳動裝置的整體。它用于將旋轉運動轉換為縱向運動，反之亦然。實踐中的設計和要求是多種多樣的，行星絲杠驅動的基本功能可以簡單描述。行星絲杠驅動旨在傳遞大的力，因此完善了“向上”的絲杠驅動產品組合。

行星絲杠傳動是驅動技術中的絲杠傳動，其中作為滾動體（或簡稱行星）的螺紋滾輪安裝在帶有兩個孔環的螺紋螺母中，繞著一個特殊的絲杠軸平行于軸線旋轉，使螺母沿直線運動主軸。

精密主軸 PSR

博世力士樂在制造精密主軸方面有著悠久的傳統。多年來，這些產品一直是我們滾珠絲杠產品系列的重要組成部分，具有多種尺寸和質量。力士樂行星絲杠驅動器為設計人員提供了廣泛的可能性，以解決使用驅動主軸的運輸和定位任務。借助 Rexroth，您可以確保找到適合特殊應用和用途的定制產品。

建造：

主軸和螺母都具有多頭、相同的輪廓，側角為 90°。行星的兩端都有耳軸，這些耳軸位于導向墊圈的孔中。行星的齒端與螺母的內齒圈嚙合。行星的螺紋是單頭螺紋，并具有在螺母中滾動而不會打滑的冠狀側面。內齒圈位于螺母的兩側，其齒與行星的齒嚙合。輪輞中的導向墊圈支撐行星的軸頸，從而使它們彼此保持一定距離。這些墊圈可防止粗污垢進入螺母。



版本：

帶有軸向間隙或預緊力的圓柱形單螺母

(ZEM-ES)

帶有軸向間隙或預緊力的法蘭單螺母

(FEM-ES)



優點

? 由于同步行星原理，功能統一

? 運行特別安靜

? 高行駛速度

? 大量接觸點

? 高額定載荷

? 高效率

? 長使用壽命

?緊湊型設計

? 高功率密度

? 有效的擦拭密封

? 低潤滑劑

消耗 ? 提供預加載單元

? 高定位和重復精度



ANT Antriebstechnik產品選擇

ANT Antriebstechnik 滾珠絲杠、梯形絲杠

ANT Antriebstechnik滾珠絲杠

ANT Antriebstechnik梯形絲杠驅動

ANT Antriebstechnik 行星絲杠驅動

ANT Antriebstechnik 滾珠導軌

ANT Antriebstechnik導向架 1622 SNS - 鋼

ANT Antriebstechnik導向架 1623 SLS - 鋼

ANT Antriebstechnik導向架 1651 FNS - 鋼

ANT Antriebstechnik導向架 1653 FLS - 鋼

ANT Antriebstechnik導向架 1621 SNH - 鋼

ANT Antriebstechnik導向架 1624 SLH - 鋼

ANT Antriebstechnik導向架 1665 FKS - 鋼

ANT Antriebstechnik導向架 1666 SKS - 鋼

ANT Antriebstechnik 滾珠絲杠螺母

ANT Antriebstechnik滾珠絲杠螺母 FEM-EB

ANT Antriebstechnik滾珠絲杠螺母 FEM-ES

ANT Antriebstechnik滾珠絲杠螺母 ZEM-ES

ANT Antriebstechnik滾珠絲杠雙螺母 FDM-EB

ANT Antriebstechnik滾珠絲杠雙螺母 FDM-ES

ANT Antriebstechnik滾珠絲杠螺母 SEM-ES

ANT Antriebstechnik滾珠絲杠螺母 SEM-EC

ANT Antriebstechnik滾珠絲杠螺母 FEM-EC

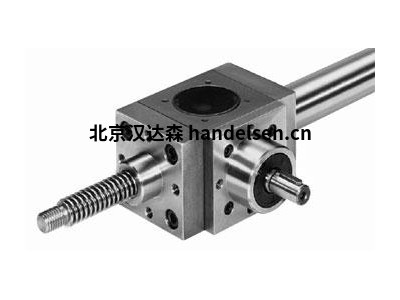

ANT Antriebstechnik螺旋千斤頂、螺旋千斤頂
