ATORN 3D 鉸接式測量臺

應用

用于夾持千分表、精密指針、杠桿式測頭等。

描述

機械式、免維護中央夾持

燕尾安裝和 8 毫米直徑。安裝（6 毫米直徑。可使用適配器）

帶棱柱形底座的強力粘性磁鐵

優勢

操作簡單快捷

高度靈活，定位準確

高度:220 毫米

作業半徑:130 毫米

附著力:300牛

底座尺寸:36 x 30 x 35 毫米

材料:鋁

總重量:474 克

ATORN 通用比較測量儀

應用

用于各種任務的通用測量，例如孔、螺紋、齒、凹槽、凹槽等的外部和內部測量。

描述

1個可調節固定測量臂

一個用于內部和外部測量的移動測量臂，彈簧安裝以獲得一致、可重復的結果，測量方向可逆，測量路徑約 18 毫米

堅固、無扭轉的管狀結構

由千分表、精密指針或電子測量探頭顯示的測量值

使用帶有量塊組合、標準量規、環規或其他材料措施的設置裝置進行調整

技術參數

基本設備的測量范圍為外部 5-220 毫米/內部 15-230 毫米，可通過擴展擴展至 2000 毫米。

外部測量力約 6 N/內部約 4 N

最小/最大內部長度測量范圍 15-230 毫米

最小/最大 外長測量范圍  5-220 毫米

總重量  2700 克

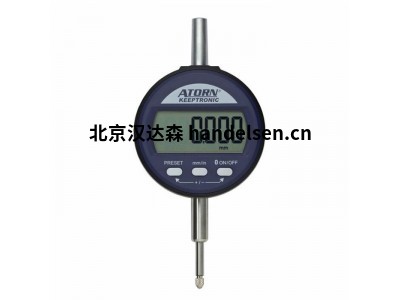

ATORN 電子千分表

應用

用于長度和長度差的靜態測量

描述

任意位置置零

大型 LCD 顯示屏（12 毫米）

Keeptronic 系統

毫米/英寸切換

優勢

LOCK 功能（鍵鎖）

通過 ON 按鈕開啟或通過移動按鈕自動開啟

特別節能的電子產品（電池壽命長達 3 年）

技術參數

長度測量范圍  12.5 毫米

數字遞增  0.01 毫米

最小/最大 測量力 0.5-1.0牛

錯誤限制  20 微米

重復精度 10 微米

總重量 207 克



ATORN 數字劃線器

應用

用于標記工件表面的刻度線以及測量高度和間隙。

描述

從底座劃線針

LCD 顯示屏，11 毫米

硬質合金尖頭劃線針

鋼腳

開關

任意位置置零

毫米/英寸轉換

技術參數

長度測量范圍 300 毫米

數字遞增 0.01 毫米

底長 x 底寬 145 x 90 毫米

總重量 2.800 公斤



ATORN坐標測量儀 35177330

應用

用于簡單快速地測量具有標準幾何形狀的組件。

描述

雷尼紹測頭 MH20i，可轉位 168 個位置（15° 增量）

雷尼紹測頭模塊 TP20 SF

16" Windows 10 多合一電腦

帶直流伺服電機的直線導軌 X、Y 和 Z

雷尼紹測量系統

帶 M10 螺紋嵌件的硬石底座

硬石底座安裝尺寸：590 mm x 850 mm

帶鉸鏈門的堅固底架，可選

堅固的旋轉臂，帶有顯示器支架和鍵盤支架

被動減振調平元件

優勢

手動和自動測量組件

在示教模式下無需編程知識即可創建測量程序。

具有觸摸、滑動、捏合和拉伸手勢控制的現代軟件

清晰的幾何函數，點、線、平面、圓、圓柱、錐、球、距離、元素結構、鏈接等。

測量元素的圖形 3D 視圖

總重量 320公斤



ATORN 拉伸和壓縮力測量

應用

用于檢查部件的致動力和強度，例如彈簧、按鈕、開關、杠桿、閉合件等。這些手持式測力儀的主要應用領域是質量保證、進貨檢驗、生產、研究和開發。

描述

堅固的鋁制外殼，帶有符合人體工程學的把手凹槽

現代彩色觸摸屏顯示器，128x128 像素，7 位 + 逗號

數據記錄器/測量值記錄通過內置 2 GB 內存，通過 USB 3.0 使用

導出數據輸出到 ASCII/CSV

50 Hz 至 2000 Hz 的可調測量頻率

不帶編碼器

包括 工廠校準證書

優勢

測量值顯示配置靈活直觀

全面的功能和特性

可充電鋰離子電池確保較長的使用壽命

每個面和背面有兩個 M6x10 安裝螺釘，可用于例如固定安裝

技術參數

最小/最大量程力 0-50牛

數字增量/強制 0.001牛頓

最小/測量頻率  50赫茲

最大限度/測量頻率  2000赫茲

基于最終值的測量不確定度 0.05%

夾緊裝置的連接螺紋 M6

總重量 1400 克

?
