品牌介紹
Sikla 由 Sighart Klauss 于 1967 年創立。如今，這家國際活躍的公司集團擁有約 600 名員工，由 Dieter 和 Reiner Klauß 作為獨立的家族企業管理。
作為緊固系統領域的領先專家之一，Sikla 在過去 5 年中一直是技術建筑設備、工業廠房建設和造船業的合格合作伙伴。Sikla 產品在全球 40 多個國家/地區使用。
我們在幾乎所有歐洲國家都有自己的公司或銷售合作伙伴。
Sikla 品牌代表著經驗、能力和個性化的解決方案。我們計劃、建議、保存、優化并且總是領先一步。好處是清晰的連接：更快、更高效的緊固解決方案。
創新和以實踐為導向的重點始終處于前臺，使用戶的日常業務更輕松、更有效。
產品分類
Siconnect
用于建筑技術的綜合緊固系統
Simotec
用于工業和工廠建設的靈活模塊化系統
siFramo
支撐系統
產品介紹
Simotec
用于工業和工廠建設的靈活模塊化系統
Simotec-懸臂支架 AK F 80/30
用于單臂懸臂安裝在 F 80 支撐型材和 TKO F 80 支撐支架上的現成元件，或用于構建具有適當連接部件的桁架。變體“E”實現了由天花板支撐和橫梁組成的結構，而底板沒有在縱向方向上突出。
部件
與 TP F 80 支撐型材的形狀配合連接：
AK F 80/30 帶 4 個自鎖螺釘 FLS F
AK F 80/30-E 帶 2 個自鎖螺釘 FLS F
技術規格
型號 尺寸 長度 寬*長 d
AK F 80/30-400 130x80x8 400 11x20 14
AK F 80/30-800 130x80x8 800 11x20 14
AK F 80/30-E-400 80x80x8 400 11x20 -
AK F 80/30-E-800 80x80x8 800 11x20 -
執行：板焊接到載體型材 F 80/30
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP

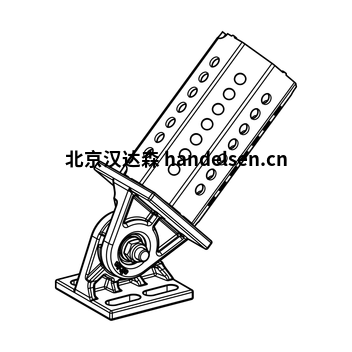

Simotec-聯合 GE F 80
用于支撐與 siFramo 80 支撐系統連接的單臂懸臂以及用于加強框架結構。
角度 α 在 25° 和 155° 之間無級變化。
部件
使用底板上的 4 個自鎖螺釘 FLS F 將接頭固定到 TP F 80 承載型材上。與八角形相連的支撐型材 TP F 80 也用 4 個鎖緊螺釘固定，因此總共需要 8 個鎖緊螺釘。可以使用下表確定支撐型材的鋸切長度。
以所需角度組裝后，必須將接頭中的螺釘擰緊至 40 Nm。
技術規格
通用電氣 F 80 - 80 140 80 80 25° - 155° -
通用電氣 F 80 - 80q 140 80 80 25° - 155° 190x80x8
材料：鋼，HCP
通用電氣 F 80 - 80 2.1 1 113835
通用電氣 F 80 - 80q 3.0 1 113834
Simotec-支架 TKO F 100/160
用于單臂懸臂安裝在墻壁、地板、天花板和承載系統 100、120 上的現成元件，或用于構建具有適當連接部件的桁架。
部件
根據要求，推薦不同類型的安裝：
使用 4 個重型錨固件 M12 固定到結構上。
使用 5P M12 S 安裝套件對鋼梁（法蘭寬度 100 - 180 mm）進行強制鎖定連接。
技術規格
TKO F 100/160-800 800 280x280x12 M12
TKO F 100/160-1200 1200 280x280x12 M12
執行：
底板焊接到支架型材 F 100/160
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP
批準/符合性
CE 標志（www.sikla.de/downloads 上的性能聲明）
TKO F 100/160-800 18.5 1 113097
TKO F 100/160-1200 24.5 1 113420
Simotec-浮動軸承 LC - HV
高度可調的浮動軸承，用于在合適的表面上支撐滑動管道。在 2.5 毫米的齒形網格中進行高度調節。
當放置在鋼梁上時，建議的最小法蘭寬度為 80 毫米。
供貨范圍
上下部分用螺絲固定在一起，可以調節高度。滑板已經安裝在下部。
技術規格
類型
LC - 高壓 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
擰緊扭矩螺釘連接：
DN 15 - 40 40 橋上的螺絲 80
DN 50 - 200 50 橋上的螺絲 80
DN 250 - 300 60 橋上的螺絲 80
方面：
金屬板：長 = 250 毫米 x 寬 = 100 毫米
包括滑板：長 = 256 毫米 x 寬 = 105 毫米
材料：
鈑金件：鋼，HCP
螺絲、螺母：鋼，HCP
滑板：聚酰胺 6.0，玻璃纖維增??強，黑色
溫度范圍滑板：-20°C 至 +130°C
介質溫度 t f :-20°C 至 +300°C（如果 t f > 270°C，請移除滑板）
Simotec-浮動軸承 LR - H 20
浮動軸承作為滑動底座，用于公稱寬度為 DN 15 至 DN 300 的管道，用于連接法蘭寬度為 80 - 300 mm 且最大法蘭厚度為 20 mm 的鋼梁。
供貨范圍
預裝配浮動軸承組包括：
2 個帶滑動蓋的夾緊鉤
1 個滑動支架
1 個 M10 螺桿 + 相關螺母
部件
將預組裝的張緊鉤夾在托架上并擰緊螺母 (10 Nm)。光束寬度 < 100 mm 時，必須卸下 PA 支架的兩個螺母。管子直接在 PA 支架上滑動，無需橫向引導。如果應用需要在 Y 方向上更大的滑動距離 (> 40 mm) 或使用 > DN 100 的標稱寬度，則建議使用更寬的 100 型滑動墊。
技術規格
類型 法蘭寬度
80/120 80 - 120
140/160 121 - 160
180/220 161-220
240/260 221 - 260
280/300 261 - 300
材料：
張力鉤：鋼，HCP
螺桿、螺母：鋼，HCP
PA滑墊：聚酰胺 6.0，30% 玻璃纖維增??強，黑色
溫度范圍：-20 至 +130° C（在 PA 支撐處）
