材料
| 郜賽楠 QQ：2853369883 手機：18518172483 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales18@handelsen.cn |
 |
 |
材料
標準的
規范
跡象
蠕蟲
16鎳鉻合金4
EN 10084：2008
表面硬化合金鋼
硬化并磨碎在牙齒和支架上
車輪磨損
CuAl10Fe2-通用
EN 1982：2008
鋁青銅
冷成型
螺紋主軸
X5 鉻鎳鉬 17-12-2 （AISI 316）
EN 10088-1：2014
不銹鋼
Tr 20x4 （ISO 2901：2016） 切割
卡特
X5 鉻鎳鉬 17-12-2 （AISI 316）
EN 10088-1：2014
不銹鋼
在 6 個面上完全加工
潤滑劑
尤尼梅克馬克 CA
鈣基潤滑脂
0，1 公斤
一般特點
|
工作溫度 [°C] |
-10 °C / 80 °C |
|
靜載荷（牽引或壓縮） |
15 千牛 |
|
動態載荷（牽引或壓縮） |
10 千牛 |
|
最大輸入速度 |
1800 轉/分 |
|
主齒輪箱重量 |
6 千克 |
|
梯形螺釘重量 |
2，2 公斤/米 |
|
最大負載時的反旋轉扭矩 |
17牛米 |
|
最大允許靜態橫向載荷 |
0 氮 |
|
中心到中心直徑 |
30 毫米 |
|
蝸桿上的最大徑向載荷 |
220 N |
|
標準工作條件 |
25 °C - 10% |
具體特點
|
標稱比率 |
|||
|
1/5 |
1/10 |
1/30 |
|
|
實際比率 |
1/4,75 |
1/10,5 |
1/30 |
|
每卷蠕蟲的平移量 |
0，842 毫米 |
0，38 毫米 |
0，13 毫米 |
|
效率 |
31 % |
28 % |
20 % |
|
啟動效率 |
22 % |
19 % |
14 % |
|
最大線速度 |
1440 |
720 |
240 |
|
最大負載下的扭矩 |
4，2 牛米 |
2，3 牛米 |
1，1 牛米 |
|
蝸桿螺桿最大扭矩 |
54 牛米 |
54 牛米 |
42 牛米 |
|
怠速扭矩 |
0，25 牛米 |
0，2 牛米 |
0，15 牛米 |
歐拉定律（安全系數 =2;動態壓縮載荷）
極限載荷 1（紅色）- 2（藍色）-3（綠色
）C = 載荷
[kN] L = 總梯形螺釘長度 [mm]
洋紅色區域表示潛在的加熱風險。工作周期必須仔細分析。
VR = 蝸桿轉速 [rpm]
VL = 主軸平移速度
[毫米/分鐘] P = 請求的輸入功率 [kW]
UNIMEC不銹鋼的使用在過去幾年中呈指數增長。新的市場需求、食品工業的衛生要求以及氧化環境中的應用要求不銹鋼材料的使用率越來越高。
UNIMEC從一開始，UNIMEC 就能夠?yàn)槠淇蛻籼峁┎讳P鋼產品。無論如何，實現這些組件意味著較長的制造時間。對于最需要的產品和尺寸，UNIMEC 現在能夠提出一個完整的系列：X 系列。這種選擇具有多種優勢：一方面，由于組件都備有現貨，因此可以縮短交貨時間，另一方面，由于從成排的鑄件開始，制造可以帶來相當可觀的成本。
UNIMECAISI 316 鋼的主要特點是其高耐腐蝕性，尤其是在海洋和食品環境中，AISI 304 似乎存在一些問題。

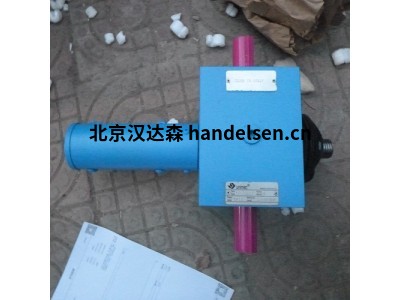

X 型螺旋千斤頂
屬于 X 系列的螺旋升降機在所有結構型號中的尺寸為 204、306、407。由不銹鋼制成的部件包括外殼、襯套、蓋、電機法蘭、主軸和所有端部配件。
唯一采用非不銹鋼制造的部件是蝸桿。如果螺桿柄腳暴露在氧化劑中，可以根據需要通過梯形螺旋千斤頂章節末尾所述的 Niploy 處理對其進行保護。
