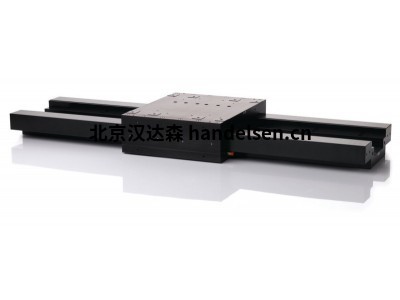

IBS Precision Engineering端部支撐氣動滑軌S40-03075-038381
技術參數
李銀
QQ：3636923259
手機：17150029804
電話：010-64714988-222
傳真：010-64714988-668
郵件：tk6@handelsen.cn |
 |
 |
S40-03075-038381
輸入壓力 0.41兆帕
流動 5.19 無功功率
精度“Y” 每 25MM 0.25 微米
剛度“Y” 178,000 牛頓/毫米
剛度“Z” 178,000 牛頓/毫米
最大俯仰力矩 5.83 牛米
最大側傾力矩 5.59 牛米
偏航力矩最大值 5.83 牛米
行程長度 304.8 毫米
最大負載 (Z) “頂部負載” 338.8N
最大負載（Y）“側向負載” 338.8N
精度“X” 每 25MM 0.25 微米
導軌長度 381 毫米
產品特點
IBS Precision Engineering S40-03075-038381作為末端支撐的空氣滑道中的大裝置，該裝置具有 4 英寸長的滑軌，可通過 4 英寸行程的 4 英寸 x 4 英寸導軌提供集成精度。這種標準的集成滑軌和導軌組件已準備好用于終端支持的應用。
系列簡介
IBS Precision Engineering末端支撐氣動導軌為最簡單的滑軌，末端支撐式氣動滑軌設計用于無法連續支撐滑軌或復雜的情況。端部支撐的滑塊通常用于傳統 X/Y 軸配置的龍門，但也可以通過固定平臺和移動用于控制探針的導桿用于 Z 軸。
