IBS Precision Engineering端部支撐氣動滑軌S40-03125-050229
系列簡介
末端支撐氣動導軌為簡單的滑軌，末端支撐式氣動滑軌設計用于無法連續支撐滑軌或復雜的情況。端部支撐的滑塊通常用于傳統 X/Y 軸配置的龍門，但也可以通過固定平臺和移動用于控制探針的導桿用于 Z 軸。
技術參數
輸入壓力 0.41兆帕
流動 7 無功功率
李銀
QQ：3636923259
手機：13390162006
電話：010-64714988-222
傳真：010-64714988-668
郵件：tk6@handelsen.cn |
 |
 |
精度“Y” 每 25MM 0.25 微米
剛度“Y” 267,050 牛/毫米
剛度“Z” 267,050 牛/毫米
最大俯仰力矩 12.8 牛米
最大側傾力矩 11.19 牛米
偏航力矩最大值 12.8 牛米
行程長度 101.6 毫米
最大負載 (Z) “頂部負載” 508.7N
最大負載（Y）“側向負載” 508.7N
精度“X” 每 25MM 0.25 微米
導軌長度 228.6 毫米
產品特點

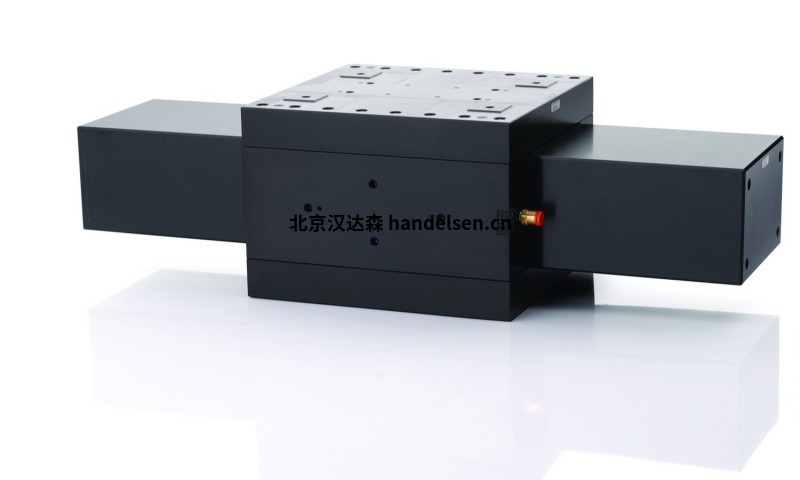

S40-03125-050229作為端部支撐空氣滑道的中檔，該裝置具有 5 英寸長的滑軌，可通過 2 英寸 x 2 英寸的導軌提供集成精度，行程超過 12 英寸。這種標準的集成滑軌和導軌組件已準備好用于終端支持的應用。
