描述：

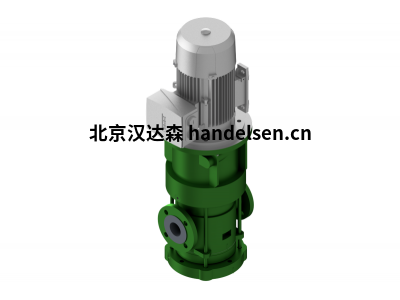

SMV 類型是單級自撬側通道泵，垂直位置與對立的吸氣和放電端口相映成對。

除了自灌能力外，側通道泵還有優勢，因?yàn)槠涓邏合禂?shù)比普通離心泵在相對較高的壓力水平下泵送小流量時更經濟地工作。

大氣被密室的 O 環密封。

泵軸的軸承以普通軸承形式進行。泵具有永久磁鐵耦合，密封殼密封流體到外部。

內部循環電流會消散渦流損失產生的熱量。

額外的電機直接安裝，額外的滾動軸承和機械耦合省略。



技術數據：

Q 最大： 32 m+/h**

最大值： 70 m**

操作壓力： 10 桿*

溫度： 120°C*

最大旋轉速度： 1750 分鐘+1

墊片/機械密封：磁耦合

安裝：垂直

自我刺激： 是的

軸承：普通軸承

材料： 球形石墨鐵 / 鑄鋼， 澳大利亞鋼

標準： ISO 15783

防爆：第 2 類 / 第 1 區



安全閥：

與離心泵相反，側流道泵會產生陡峭的揚程上升和更高的揚程低流速下的功耗。關閉排放時，功耗和排放壓力達到最大值。保護排放管，避免電機過載和不可接受的溫度升高在SMV泵上可以安裝一個額外的安全閥。

現場安裝，吸入管道，在吸入階段–充注泵時空吸入管路–側通道泵形成氣體/液體混合物。氣體或空氣會爆炸將其分離并壓入壓力管中當工作液體返回泵時。信息技術因此，有必要將管道安裝在液體可以留在泵中的方式。吸入管應盡可能短為了避免長時間的吸入階段，具有緊密內部間隙的側槽泵不允許泵內有固體或磨料泵送液體。固體，如焊道或鍛造鱗片，集中在容器底部吸入容器。將吸入管路連接到吸入容器時，應考慮這一點。



側通道泵SMV為自吸式并且運行更經濟（效率更高）比普通離心泵處理時低流量和高水頭。因此，這些側通道泵可以解決化工和石油化工應用中的許多泵送問題。它們可用于所有不含研磨性固體的液體粘度適宜。（適用范圍：自吸設計為100 cSt）。垂直側通道泵適用尤其適用于具有最大直徑為2.5 m（8.2 ft）的地下儲罐的罐區。泵的設計允許安裝直接安裝在圓頂蓋上。也就是說，吸力提升力僅略高于油箱直徑，并且吸入管可以保持短。SMV泵是無密封的，帶有永久磁鐵聯軸器。無豎井風管至管道空氣和無軸密封可用。這個靜態安全殼形成一個封閉系統具有密封的液體端。這個設計允許在化工和石化行業中無泄漏輸送有毒、易燃和其他危險液體，而不受環境污染。無密封免維護設計提高了性能泵的可用性，因?yàn)?0%的泵故障是由機械泄漏引起的海豹。在100°C（212°F）條件下，支架設計的最大允許工作壓力。
