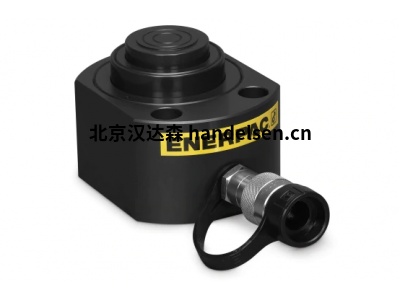

系列： RLT

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　產品線 ： 工業工具

　　單作用，負載返回

　　硝化表面處理，改善負載和耐磨性和耐腐蝕

　　伸縮油缸的沖程長度較長，通過移動更大的距離和避免使用臨時嬰兒床，將節省您的時間并簡化項目。

　　用于密閉空間：機械定位、工具緊固

　　安裝螺栓孔，便于固定

　　最大容量高達 3% 的側負載

　　設計安全系數符合 ASME B30.1 和 EN1494

　　CR400 配對器，與標準產品兼容

　　高合金鋼，最大強度

　　第一階段：在較低沖程下的最大負載能力。

　　第二階段：容量低于第一階段的擴展沖程。

　　最終階段：最大沖程擴展，容量最低。

　　最大工作壓力 (psi)

　　10,150　　

　　容量等級(噸位)

　　5

　　最大氣缸容量提前(噸)

　　4.8

　　描邊(中)

　　0.67

　　折疊高度 A(in)

　　1.77

　　擴展高度 B(中)

　　2.44

　　返回類型

　　單作用，負載返回

　　柱塞類型

　　伸縮

　　材料

　　鋼

　　機油容量提升(在3)

　　1.29

　　Stage 1 Capacity Ton

　　12.5

　　階段 1 沖程 S1 in

　　0.43

　　Stage 2 Capacity Ton

　　4.8

　　階段 2 沖程 S2 in

　　0.24

　　階段 3 容量噸

　　-

　　Stage 3 Stroke S3 in

　　-

　　表面處理

　　氮化

　　重量(磅)

　　4

　　折疊高度 A(in)

　　1.77

　　擴展高度 B(中)

　　2.44

　　外徑 D(英寸)

　　3.27 x 2.20

　　尺寸 D1(中)

　　3.27

　　直徑 D2 (英寸)

　　2.2

　　基站到預后端口 H(in)

　　0.79

　　柱塞到底座 L(in)

　　1.14

　　柱塞到安裝孔 M(in)

　　1.3

　　基礎安裝孔間距 U(in)

　　1.46

　　基礎安裝孔直徑 V(英寸)

　　0.26

　　底座安裝孔計數器孔直徑(英寸)

　　0.43

　　基礎安裝孔計數器孔深度(中)

　　0.28

　　型號

　　RLT40

　　RLT41

　　RLT110

　　RLT111

　　RLT230

　　RLT231

　　RLT311

　　RLT501

　　RLT741
