液壓缸符合 DIN、ISO 標準

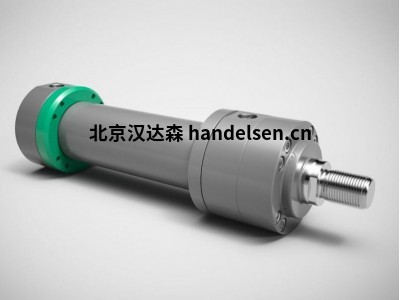

ZBD 2512 - 差動液壓缸 (CDH1) - 公稱壓力 250 bar (25 MPa)

技術數據

額定壓力：250 巴（25 兆帕）

靜態(tài)測試壓力：375 巴（37.5 兆帕）

活塞直徑： 40-250 毫米（比特殊型號大）

面積比 j：1.6 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取決于密封件型號

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現(xiàn)

安裝類型

2512_mt4

MT4 耳軸

2512_mf3

氣缸蓋上的 MF3 圓形法蘭

2512_mf4

氣缸底部的 MF4 圓形法蘭

2512_mp3

MP3 旋轉眼

2512_mp5

圓筒底部的 MP5 接頭

2512_ms2

MS2 腳座

說明

標稱壓力為 250 bar 的 STORZ ZBD 2512 液壓缸系列可與 CDH1 系列互換。

固定尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋的定義確保了與 CDH1 系列的國際互換性。

因此，CDH1 系列的國際互換性得到了保證。

帶和不帶末端位置緩沖的氣缸具有相同的安裝尺寸。

每個活塞直徑標準配置兩個活塞桿直徑。

標準配置有六種安裝方式和六種密封形式。

可自由選擇管路連接、排氣、啟動閥和節(jié)流螺桿的位置。

請注意 標稱壓力為 250 bar 的 STORZ ZBD 2512 系列液壓缸可與 CDH1 系列互換。

由于定義了安裝尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋，因此具有國際互換性

帶末端位置阻尼和不帶末端位置阻尼的液壓缸具有相同的安裝尺寸

每個活塞直徑標配兩個活塞桿直徑

可選擇 6 種標準安裝方式和 6 種密封方式

管路連接位置以及排氣閥、啟動閥和節(jié)流螺桿可自由配置，標準（提及順序）1,2,3,4。

請注意：請單獨訂購附加組件。
