　　基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。

　　在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。

　　當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。

　　一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。

　　壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。

　　755/5000

　　最小尺寸-最大功率

　　作為振蕩助力器的制造商，miniBOOSTER被公認為是適用于幾乎所有需要增壓的應用的解決方案創新者。 自1994年成立以來，我們一直在使用現有的廉價低壓源來改進客戶在需要時獲得所需高壓的方式。

　　產品范圍

　　我們擁有種類繁多的液壓增壓器，可使用幾乎所有介質(包括自來水)覆蓋12種增壓比，5,000 bar，流量70 l / min。 該系列涵蓋法蘭型和管型，并包括帶有內置閥選件的標準塊，從而大大減少了空間和管道需求

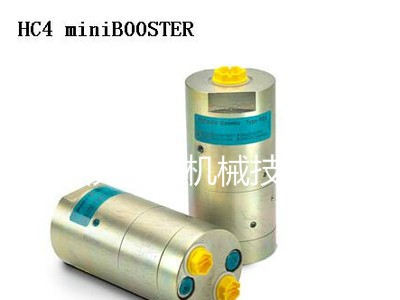

　　miniBOOSTER HC2-2.8-B-1

　　miniBOOSTER HC2-3.2-B-1

　　miniBOOSTER HC2-4.0-B-1

　　miniBOOSTER HC2-5.0-B-1

　　miniBOOSTER HC2-6.6-B-1

　　miniBOOSTER HC2-9.0-B-1

　　miniBOOSTER HC2-13.0-B-1

　　miniBOOSTER HC2-20.0-B-1

　　miniBOOSTER HC2-1.2-B-2

　　miniBOOSTER HC2-1.5-B-2

　　miniBOOSTER HC2-2.0-B-2

　　miniBOOSTER HC2-2.2-B-2

　　miniBOOSTER HC2-2.5-B-2

　　miniBOOSTER HC2-2.8-B-2

　　miniBOOSTER HC2-3.2-B-2

　　miniBOOSTER HC2-4.0-B-2

　　miniBOOSTER HC2-5.0-B-2

　　miniBOOSTER HC2-6.6-B-2

　　miniBOOSTER HC2-9.0-B-2

　　miniBOOSTER HC3-1.2-B-1

　　miniBOOSTER HC3-1.5-B-1

　　miniBOOSTER HC3-2.0-B-1

　　miniBOOSTER HC3-2.8-B-1
