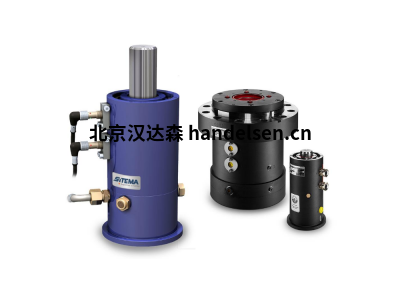

SITEMA安全制動器KSP 32技術規格
SITEMA KSP系列安全制動器由施加到環形活塞的氣壓打開。明確的間隙確保軸可以無摩擦地移動。接近開關 2 激活。
SITEMA KSP 16安全制動器參數：
訂單號：KSP 016 01
桿直徑：16mm
載荷：2.5 kN
壓力：3.5 bar
外殼直徑：96 mm
套管長度：114 mm
SITEMA KSP 22安全制動器參數：
訂單號：KSP 022 01/KSP 022 02
桿直徑：22 mm
載荷：5 kN
壓力：3.5 bar
外殼直徑：120 mm
套管長度：137 mm
SITEMA KSP 25安全制動器參數：
訂單號：KSP 025 01
桿直徑：25 mm
載荷：15 kN
壓力：3.5 bar
外殼直徑：140 mm
套管長度：142 mm
SITEMA KSP 28安全制動器參數：
訂單號：KSP 028 02
桿直徑：28 mm
載荷：20 kN
壓力：3.5 bar
外殼直徑：184 mm
套管長度：173 mm
SITEMA KSP 32安全制動器參數：
訂單號：KSP 032 01
桿直徑：32 mm
載荷：30 kN
壓力：3.5 bar
外殼直徑：216 mm
套管長度：204 mm
SITEMA KSP系列安全制動器應用：
龍門裝載機
噴嘴梁
饋線
磨床
跌落測試試驗臺
SITEMA KSP系列安全制動器除了在端口 L 處的釋放壓力之外，為了釋放夾緊，桿的向上運動是必要的。 這樣可以確保只有在驅動器正常工作時才能釋放夾緊。標準接近開關可用于指示情況：夾緊釋放。 只有在此信號有效的情況下，才可能向下運動。接近開關的信號從 1 變?yōu)?2。
SITEMA KSP系列安全制動器桿在一定的過載時打滑。?由于這個特性，安全制動器也可以在緊急情況下以一定的制動力捕捉墜落的負載。
SITEMA KSP系列安全制動器安全負載：
SITEMA KSP系列安全制動器在零壓力下，夾緊套筒通過一組碟形彈簧強制進入外殼的錐體，從而在桿和夾緊套筒之間產生初始摩擦接觸。接近開關的信號從 2 變?yōu)?1。
SITEMA KSP系列安全制動器夾緊力：
如果負載現在將作用在桿上，則夾緊套筒被進一步拉入外殼中，從而導致自增強夾緊過程。 羅迪斯的運動相當小。 即使使用更大的單元，如果施加允許的負載 M，移動也不會超過 0.5 mm。由于彈簧力 V 大于負載 M，因此夾緊環的位置仍然保持不變。
SITEMA KSP系列安全制動器加載：
一旦負載超過彈簧力 V，整個系統（夾緊環 + 夾緊套筒 + 環形活塞）與桿一起移動，直到它在大約 10 分鐘后機械停止。 達到 2 毫米。
SITEMA安全制動器KSP 32技術規格
