描述:

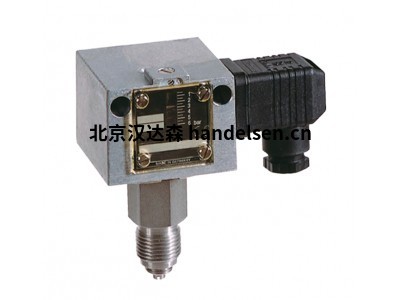

PDC系列機械壓力開關具有極高的機械承載能力。PDC-1采用耐海水壓鑄鋁制成的堅固外殼，根據壓力范圍，采用CU+MS或不銹鋼連接件，一個G1/2"外螺紋，以及一個G1/4"-內螺紋。連接處的壓力變化作用于一個內部測量閥，其運動通過一個開關橋接到一個功能強大的微型開關。通過旋轉一個期望值軸來從外部設定開關點，直接改變彈簧的預緊力。該結構還包括一個回彈彈簧，PDC-1系列壓力開關可根據需要配備IP65夾殼和藍色電纜螺栓，用于易燃易爆區域，因此符合1區制造商規格要求(配合適當?shù)姆蛛x開關放大器)。也可提供符合“耐壓密封*”點火保護規格的版本。



特點

耐用性/通用接口

開關差異可調

寬測量范圍



應用:

PDC-1系列壓力開關用于各種應用，對開關的壽命和機械耐久性提出了很高的要求。由于這一事實，受壓的測量球，按其允許值衡量，負擔很輕，PDC-1保證了長期穩定性，同時又保證了極低的開關點漂移。壓力軸的升降在結構上受到?jīng)_擊的限制，因此，即使在較小的開關區域中，也可以實現非常高的過壓安全性。PDC-1具有多種可調節范圍，大多數情況下甚至可以提供可調節的滯后模式，使用戶能夠使用一臺設備精確地控制壓力范圍。材料質量、連接靈活性和高開關性能使PDC-1適用于整個行業。

安裝位置：垂直向上和水平(測量范圍A和B僅垂直向上)

介質溫度：-25℃至+70°C(在切換區域A、B和C時為-15°C至+60°C)，短時間可達+85℃℃，高溫



常用規格：

PDC-1.1.A

PDC-1.1.B

PDC-11.C

PDC-11.D

PDC-1.1.E

PDC-1.1.F

PDC-11.G

PDC-1.1.H

PDC-1.1.HD

PDC-1.11

PDC-11J

PDC-1.1.K

PDC-1.1.L

PDC-1.1.M

PDC-1.1.N

PDC-1.2.D

PDC-1.2.E

PDC-1.2.F

PDC-1.2.G

PDC-1.2.H

PDC-1.2.1

PDC-1.2.J

PDC-1.2.K

PDC-1.2.L

PDC-1.2.M



常見系列：

PDC-1 型壓力開關

PDC-2 型真空開關

PDC-3 型差壓開關壓力開關

PDC-4 型帶傳感器系統的壓力開關，由不銹鋼制成
