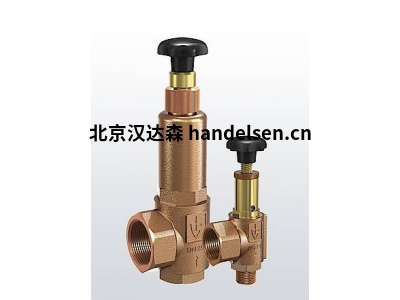

在工業過程控制領域，精確、可靠的流體控制對于確保工藝安全、高效運行和產品質量至關重要。德國 Goetze 公司，作為全球的閥門技術領導者之一，憑借其深厚的工程積淀和對質量的嚴苛追求，推出了廣泛應用于高溫高壓嚴苛工況的 853 系列控制閥。該系列閥門以其堅固的結構、出色的密封性能和廣泛的適應性，成為石油化工、電力（尤其是火電與核電）、冶金、化工等行業的優選控制設備。

一、 核心定位與應用場景

Goetze 853 系列屬于直行程、頂部導向型、單座式（也可提供平衡式結構） 的籠式（套筒）導向控制閥。其核心設計理念是：

1. 應對高壓差與嚴苛工況： 專為高靜壓、高差壓、高溫、易閃蒸、氣蝕、高噪音等挑戰性環境設計。

2. 穩定性與控制精度： 籠式導向結構和精密的加工工藝確保了閥芯運動的精確導向，有效抑制振動，即使在高壓差下也能實現平穩、精確的流量調節。

3. 優化的流體動力學性能： 精心設計的閥籠（套筒）窗口形狀和閥芯輪廓可提供多種流量特性（如等百分比、線性、快開），并能有效降低噪音、減輕氣蝕對閥內件的破壞。

4. 高度的可靠性與長壽命： 堅固的鑄造閥體（常采用 ASTM A217 Gr. WC6/WC9 等高溫材料）、硬化處理的閥芯閥座、以及優化的密封設計，確保閥門在惡劣條件下長期可靠運行，維護間隔長。

5. 模塊化與靈活性： 提供多種閥體材質、內件材質、端部連接方式、執行機構選項和附件，可根據具體工藝要求進行靈活配置。

主要應用場景包括：

·         火電廠：鍋爐給水調節、過熱減溫器、再熱減溫器、主蒸汽旁路、連續/啟動排污、高/低壓加熱器液位控制等。

·         核電廠：二回路給水、蒸汽排放、化學和容積控制系統（CVCS）等。

·         石油化工：高壓反應器進料、高溫分離器液位/壓力控制、熱高分液位控制、重油加氫裝置關鍵控制點、乙烯裂解裝置等。

·         化工廠：高壓合成、高溫高壓換熱器控制、高壓蒸汽調節等。

·         冶金：高壓除鱗水系統、氧氣調節等。

二、 關鍵結構與技術特點

1. 閥體 (Body)：

o    結構形式： 通常為標準直通式（Globe Pattern），流路優化設計以減少壓降和湍流。

o    材質： 提供多種選擇以滿足不同介質和溫度壓力需求，常用材質包括：

§ 碳鋼 (ASTM A216 Gr. WCB)

§ 合金鋼 (ASTM A217 Gr. WC6, WC9, C12A - 適用于高溫高壓蒸汽)

§ 不銹鋼 (ASTM A351 Gr. CF8/CF8M, CF3/CF3M)

§ 特殊合金 (如 Monel, Hastelloy B/C, Inconel 等用于強腐蝕介質)。

o    壓力等級： 覆蓋廣泛，常見 ANSI Class 900, 1500, 2500，甚至更高壓力等級。

o    端部連接： 法蘭連接（RF, RTJ 等符合 ASME/ANSI, DIN, JIS 等標準）、焊接端（BW - 對焊，SW - 承插焊）。

2. 閥內件 (Trim)：

o    核心組件： 閥籠（Cage）、閥芯（Plug）、閥座（Seat）。

o    閥籠 (Cage)：

§ 核心功能： 提供閥芯精確導向，決定流量特性，分散壓降以降低噪音和減輕氣蝕，可拆卸便于維護。

§ 流量特性： 通過閥籠窗口形狀設計實現（標準提供等百分比、線性、快開特性，也可定制）。

§ 降噪/抗氣蝕設計： 提供多級降壓式（Multi-stage）、迷宮式（Labyrinth）等特殊閥籠，通過分級降壓有效控制流速、消耗能量，顯著降低噪音和減少氣蝕破壞。

o    閥芯 (Plug)：

§ 導向方式： 頂部導向桿 + 閥籠導向，提供雙導向穩定性。

§ 結構： 平衡式（Balanced）或非平衡式（Unbalanced）可選。平衡式閥芯利用壓力自平衡原理，顯著減小執行機構所需推力，適用于高壓差場合。

§ 密封面： 堆焊硬質合金（如 Stellite 6, 21）或整體硬化處理，確保高硬度、耐磨損、耐沖刷和優良的密封性（可達 ANSI Class IV 或更高）。

o    閥座 (Seat)：

§ 通常為可拆卸式結構，便于維修更換。

§ 密封面同樣堆焊硬質合金或硬化處理，與閥芯精密研磨配對，實現緊密關斷。

§ 可提供軟密封（如石墨、PTFE）選項用于特殊密封要求（通常溫度和壓力受限）。

3. 上閥蓋 (Bonnet)：

o    標準型： 適用于大多數工況。

o    延伸型： 用于高溫（>230°C）或低溫（< -20°C）工況，通過加長頸部防止填料過熱/過冷，保護填料和延長其壽命。

o    散熱片型： 特別適用于溫度工況（如主蒸汽調節），通過散熱片增大散熱面積。

o    波紋管密封型： 提供零泄漏密封，適用于劇毒、易燃易爆、強放射性或貴重介質。

4. 填料系統 (Packing)：

o    通常采用多組 V 型環或編織填料（如石墨、PTFE 增強）。

o    可選配彈簧加載式填料壓蓋，提供持續穩定的密封力補償。

o    可提供活載填料系統（Live-loaded packing）用于更高要求的密封和長壽命。

o    標準配置填料函可接引漏管（Leak-off connection），符合環保和安全規范。

5. 執行機構連接：

o    標準配置直連支架（Yoke），用于連接氣動薄膜執行機構（常見）或電動執行機構。

o    支架設計堅固，確保將執行機構的推力有效傳遞到閥桿。

三、 853 系列典型功能參數概覽 (具體參數需根據規格書確認)

以下表格總結了 Goetze 853 系列控制閥的關鍵功能參數范圍。請注意，實際可用參數取決于具體的閥門尺寸、壓力等級、材質和配置（如是否平衡式、是否特殊閥籠）。

四、 核心優勢總結

·         高壓差處理專家： 平衡式結構設計、堅固的閥體和導向系統，使其在壓力差下仍能穩定、精確調節。

·         高溫高壓衛士： 優化的材料選擇（如 WC6/WC9/C12A）、延伸頸/散熱片設計，確保閥門在超高溫高壓蒸汽等環境下長期可靠服役。

·         抗惡劣工況能手： 多級降壓閥籠/迷宮式閥籠技術有效應對氣蝕、閃蒸和高噪音問題，保護閥門，延長使用壽命，改善工作環境。

·         精確穩定控制： 雙導向（閥籠+頂桿）設計提供閥芯穩定性，實現高精度流量控制，減少滯后，提升回路控制品質。

·         堅固耐用長壽命： 優質材料、硬化處理的內件、精密的制造工藝和模塊化設計，共同保障了閥門在嚴苛工況下的超長使用壽命和低維護成本。

·         靈活配置適應廣： 豐富的選項（口徑、壓力等級、材質、流量特性、執行機構、附件）使其能夠適配各種復雜工藝需求。

五、 選型與應用建議

選型 Goetze 853 系列閥門是一項系統工程，需綜合考慮以下關鍵因素：

1. 工藝參數： 這是基礎。必須準確提供：

o    介質（名稱、組成、相態 - 液體/氣體/蒸汽/漿液？）

o    大/小/正常流量

o    入口壓力、出口壓力（計算壓差）

o    操作溫度（高/）

o    要求的流量特性和可調比 (R)

o    允許泄漏等級

o    預估噪音水平要求

o    是否存在氣蝕、閃蒸風險？

2. 管道條件： 管道尺寸（NPS/DN）、壓力等級（ANSI Class）、法蘭標準（ASME, DIN, JIS?）或焊接要求。

3. 控制要求： 故障安全模式（FO - 氣開 / FC - 氣關）、所需執行機構推力/行程、控制信號類型（4-20mA, 氣信號？）、是否需要定位器或其他附件（限位開關、電磁閥等）？

4. 環境與安全： 環境溫度、防爆要求、是否涉及劇毒或危險介質（可能需要波紋管密封）？

5. 特殊需求： 是否需要降噪/抗氣蝕閥籠？是否需要延伸頸或散熱片？對材質是否有特殊防腐要求？

強烈建議： 與 Goetze 授權的技術代表或資深閥門工程師合作，提供詳盡的工藝數據表（PDS / Datasheet）。Goetze 通常提供專業的選型軟件或服務，根據具體工況進行精確計算（如流量系數 Cv 計算、執行機構選型、噪音預測、氣蝕評估等），并推薦優的閥門配置（包括閥籠類型、材質等級、執行機構規格等），確保所選閥門不僅滿足功能要求，還能在特定工況下實現佳性能和長壽命。

結論

Goetze 853 系列控制閥代表了高壓差、高溫、嚴苛工況下流量控制技術的先進水平。它將德國精密制造工藝、創新的流體控制設計（如高效降噪抗氣蝕閥籠）和對工業應用需求的深刻理解融為一體。無論是保障超臨界火力發電機組的安全經濟運行，還是優化大型石化聯合裝置的核心反應流程，853 系列都以其可靠性、精確的控制能力和在環境下的耐久性，贏得了全球工程師的信賴。當您的應用涉及高壓、高溫、易氣蝕或高噪音挑戰時，Goetze 853 系列無疑是一個值得深入評估的高性能解決方案。通過嚴謹的選型和專業的應用，它將成為您工藝裝置中穩定運行的“流量守護者”。
