彈性體爪式聯軸器 TNM

減振、旋轉彈性、故障安全、不對中補償：RINGFEDER TNM 系列的彈性體爪式聯軸器（以前稱為 TSCHAN TNM 和 NOR-MEX）在靈活性、成本效益和性能方面樹立了全球標準。普遍適用的聯軸器可補償軸在各個方向上的不對中，并允許將工廠機械工作范圍內的臨界扭轉振動轉移到不會對傳動系統產生不利影響的區域。扭矩通過由優質 Perbunan 制成的壓力負載彈性體傳遞，這些彈性體連接起來形成一個耐油和導電的減震和減振中間環。這些高度耐用的中間環可快速、輕松地更換，尤其是在多部分聯軸器設計的情況下，提供不同的材料硬度 - 具體取決于客戶要求和特定應用需求。TNM 系列軸向插拔 RINGFEDER 彈性體聯軸器可用于 -30 °C 至 +100 °C 的溫度范圍以及任何安裝位置和旋轉方向。

二、產品介紹

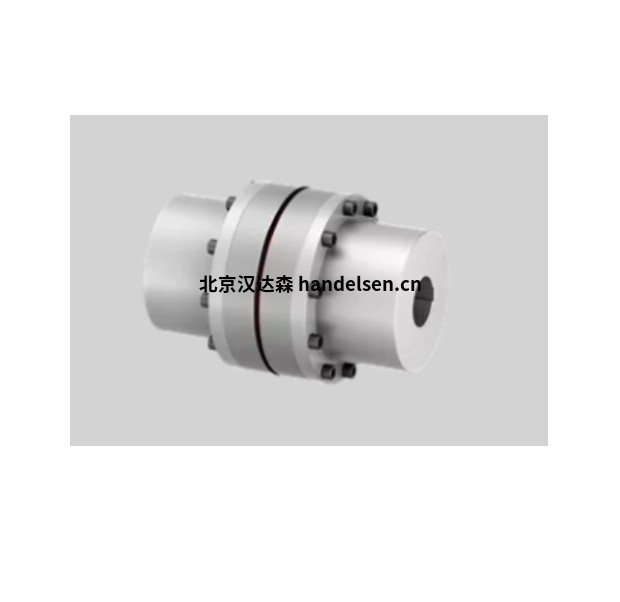

彈性體爪式聯軸器 TNM G

三部分式設計，無需軸向移動機器即可更換彈性環

聯軸器 RINGFEDER TNM G 是一種扭轉彈性和防刺穿爪式聯軸器。它在規定的范圍內平衡角度、徑向和軸向軸的不對中。聯軸器通過可壓力加載的合成橡膠 （Pb） 彈性緩沖器傳遞扭矩，這些緩沖器作為中間環連接在一起。彈性中間環可以緩沖沖擊和扭轉振動;它具有耐油性和導電性。聯軸器半部分被一分為二，通過它允許耦合機器的簡單分離。將爪環拉回后，可以檢查驅動器的旋轉方向。也可以徑向吊出帶有伴隨骨料的聯軸器半部分。彈性中間環可以在不軸向移動機器的情況下更換。聯軸器可用于各種旋轉和安裝位置。

合成橡膠用作 TNM 聯軸器彈性元件的基材。通常，它們是導電的，因此可以防止不良的靜電荷。對于 RINGFEDER TNM 聯軸器的彈性元件，有兩種不同的材料硬度作為標準配置。

Pb 72 - 丁腈橡膠 （NBR），硬度為 72 邵氏 A.Pb

82 - 丁腈橡膠 （NBR），硬度為 82 邵氏 A。

各個彈性體材料的彈性由其邵氏硬度。從這些值中可以得出關于聯軸器能夠傳遞的扭矩及其彈簧剛度的間接結論。

三、一般特征

扭轉柔韌性，補償角軸、徑向軸和軸向不對中

壓縮加載的中間環

彈性體有各種邵氏硬度

無需移動耦合機器即可更換彈性環（三部分型號）

最大孔徑可達 280 mm

扭矩高達 TKn= 41,000 牛米/噸最大公里= 97,500 牛米

四、技術參數

TNMG

帶一個單件和一個多件聯軸器集線器的類型

最大孔徑

d1：32-230 毫米;d2： 32-260 毫米

外徑：D1：82-575 毫米

總長度 L：92-525 毫米

力矩

TKN Pb72：48-27,000 牛米;

TKN Pb82：75-41,000牛米

速度高達 n麥克斯= 5,000 轉/分

適用于 –30°C 至 +100°C 的溫度
