一、概述

Ringfeder彈性體爪式聯軸器分為GWE、TNM、TNS 和 TNB 系列。彈性體爪式聯軸器源自久經考驗的 GERWAH 和 TSCHAN 系列，可滿足鋼鐵和金屬工業、驅動和輸送技術、發電、機床、包裝和印刷機制造以及自動化等廣泛領域的性能和耐用性要求。 控制和定位技術。扭轉彈性聯軸器具有防刺穿性，并且在各個方向上都具有柔韌性，因此可以有效補償由裝配不準確或沉降現象引起的軸向、橫向和角軸不對中。出色的堅固性和阻尼特性保證了用戶的最大運行可靠性，特別是在具有明顯沖擊、交變或振動載荷的應用中。根據客戶的具體要求，例如預期用途、環境條件或傳遞扭矩，我們提供最適合的聯軸器解決方案。隨附的、易于更換的彈性體環或緩沖器具有不同的邵氏硬度。

二、產品介紹

彈性體爪式聯軸器 GWE

無間隙、減振、電氣隔離和軸向插拔：RINGFEDER GWE 系列（原 GERWAH GWE）的高精度和可靠工作的彈性體爪式聯軸器在高加速過程中的高定位精度需要對發生的振動進行出色的阻尼或可插拔聯軸器解決方案的應用中特別令人信服。典型的應用領域包括測量、精密和進給驅動、磨削、車削和銑削主軸、木材和金屬加工機器以及傳輸和輸送技術、包裝機、機器人、線性技術和測試臺。RINGFEDER GWE 系列彈性體聯軸器的核心是彈性體環，有不同的邵氏硬度可供選擇，位于兩個聯軸器輪轂之間。它傳遞所需的扭矩，無間隙，有效補償角軸、徑向軸和軸向不對中，并確保整個傳動系統的振動優化運行行為。對伺服外球接頭的要求與其使用領域一樣復雜和通用——我們與您一起開發并實現最適合您應用的解決方案。

三、產品技術說明

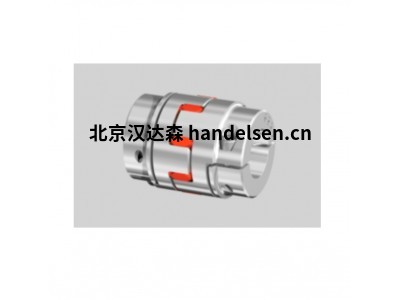

彈性體爪式聯軸器 GWE 5104

帶夾緊輪轂和雙狹縫

的自調心聯軸器該系列中的顎式聯軸器環費德 GWE 5104，®具有夾緊輪轂和高水平的國際標準化。尺寸 19 以下，它包括兩個軸向（單）狹縫，從 24 號開始，它包括兩個具有高同心度的軸向和徑向（雙）狹縫夾緊輪轂，以及一個彈性體星形，可提供不同級別的邵氏硬度。軸公差應在配合公差“g6”至“h7”范圍內。

RINGFEDER GWE 爪式聯軸器上的每個輪轂的表面都有凹爪。聯軸器的功能是通過連接兩個輪轂和用彈性鏈輪填充產生的自由空間來傳遞發生的扭矩和潮濕沖擊，以及平衡不可避免的不對中。GWE 爪式聯軸器是無間隙的，以便在反向作中也能實現高水平的定位精度。由于彈性體鏈輪中各個緩沖器的壓力預緊，聯軸器無間隙。與扭轉剛度相關的不同邵氏硬度水平意味著可以從旋轉振蕩的角度優化整個傳動線。鏈輪的技術數據中包含詳細信息。®

四、特性

通過鋁制輪轂實現低質量

通過不同的彈性體蜘蛛硬度水平優化減振

作為紅色彈性體蜘蛛的標準配置。98 Shore A 中最大尺寸為 55,95 Shore A 中尺寸從 65 起

安裝空間符合已知市場標準

防刺穿和電絕緣

可選配帶鍵槽的接頭輪轂，符合 DIN 6885-1 標準

五、產品參數

彈性體爪式聯軸器 GWE 5104

通用型，帶雙狹縫夾緊輪轂

10 種尺寸

孔徑 d：5-95 毫米

外徑 D：30-160 毫米

總長度長：35-210 毫米

腐爛。速度n麥克斯：2,350-13,000 1/分鐘

扭矩T：4.8-1,920牛米

六、優勢

通過預應力無間隙

可插拔

減 振

扭矩從 0,5 – 650 Nm

徑向、軸向和角度不對中補償

電隔離

七、應用

編碼器

精密驅動器

進料驅動器

磨削和銑削主軸

機床

包裝機

機器人

傳輸線

多主軸頭

木材加工設備

紡織機械

輸送設備
