技術參數

‌供電電壓‌：9V至30V DC。

‌尺寸‌：具體尺寸見尺寸圖。

‌電流消耗‌：約2mA（標準供電電壓下），約1mA（外部5V供電電壓下）。

‌參考電壓輸出‌：5.00V，最大電流5mA。

‌溫度漂移‌：參考電壓溫度漂移<25ppm/K。

‌工作溫度‌：-40°C至+85°C。

‌存儲溫度‌：-55°C至+90°C。

‌防護等級‌：IP65。

‌重量‌：傳感器（不包括安裝環和電纜）重18.5g。

‌環境濕度‌：0%至100%相對濕度。

‌信噪比‌：信號輸出端<150µVss，電氣信噪比>85dB。

‌橫向靈敏度‌：45°傾斜時<1%的測量值。

‌電壓偏移‌：零度傾斜時為2.5V。

‌穩定時間‌：達到實際值的98%<0.3秒。

‌最大輸出電壓范圍‌：0.05V至4.95V。

‌接線端‌：3（4）根高度靈活的電纜，直徑約1mm，長度18cm，可選屏蔽電纜直徑2.1mm。

產品特點

‌小型輕便‌：傳感器體積小，重量輕。

‌線性輸出‌：提供線性輸出響應。

‌高精度‌：具有高測量精度。

‌零漂移小‌：零位漂移小，穩定性高。

‌交叉敏感性低‌：對其他方向的干擾小。

‌長期穩定性高‌：使用壽命長，幾乎無限。

‌無滯后輸出信號‌：輸出信號無滯后現象。

‌集成傳感器電子元件‌：包括信號調理器和低通濾波器。

‌溫度補償‌：輸出信號經過溫度補償，高度穩定的內部電壓調節。

‌可選5V參考電壓輸出‌：提供可選的5V參考電壓輸出。

‌寬電壓范圍‌：操作電壓范圍在9V至30V之間。

‌低功耗‌：功耗低，節能高效。

‌反接保護‌：具有反向供電電壓極性保護功能。

‌認證‌：EMC認證和CE認證，確保電磁兼容性和安全性。

‌抗干擾‌：不受周圍電磁場干擾。

‌無機械運動部件‌：抗震性能強，無機械磨損。

‌密封性‌：傳感器密封性能良好。

‌電氣隔離‌：傳感器與測量點通過高質量塑料外殼電氣隔離，無需接地。

‌零點可調‌：可通過夾緊環360°調整零點。

工作原理

傳感器采用電容式、介電液體測量原理，保證測量值與輸出信號之間的非常穩定、線性關系。傳感器電子元件功耗極低，與電容式初級變壓器一起，具有低誤差、高信噪比和長期穩定性。

應用領域

適用于需要小型輕便設備、可替換性、大傾角測量和標準化模擬電壓輸出信號的測量場景。典型應用包括測量儀器、檢查設備、水陸空交通工具、自動化和安全技術、起重設備、機器人、科學設備制造、醫學、電信以及導航系統等領域。

常用型號:

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

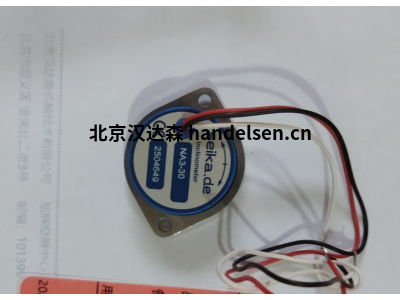

SEIKA NA2-05

SEIKA NA2-10

SEIKA NA3-30

SEIKA NA4-45

SEIKA NA4-70

德國Seika傳感器NA4-70貨號1804589
