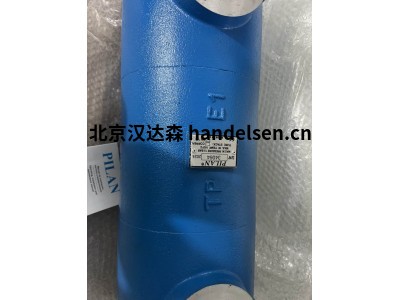

 德國PILAN TP-E1空氣噴油冷卻器用于塑料注射機上使用

PILAN是生產熱交換器的工廠，PILAN的總部位于西班牙巴倫西亞的Catarroja。 PILAN產品系列有PILAN工業管殼式換熱器、PILAN船用殼管式熱交換器、PILAN用于采礦和地下作業的機油冷卻器、PILAN高流量油冷卻器、PILAN換熱器FS系列、PILAN板式換熱器、PILAN空氣噴油冷卻器、PILAN空氣噴油冷卻器；PILAN產品應用于游泳池、太陽能平臺、海事業務、自來水廠、塑料注射機、油壓機、升降機、起重機、熱水器等領域；



PILAN殼體和管式熱交換器設計為三通管堆布置，冷卻液的入口和出口在相反的兩側和逆流流體。管堆是完全浮動式的，因此熱應力最小化，同時維護操作更輕松。

PILAN®系列的工業殼管熱交換器適用于任何類型的傳熱流體，加熱或冷卻工藝流體。其使用僅限于液相流體，應觀察材料的相容性。MAWP：油14 bar，水10bar&MAWT：1200C（180℃，VITON座椅）··試驗標準： BS6755在20 bar進行靜態試驗，在14 bar進行密封泄漏試驗。

PILAN型號介紹

1、PILAN TP-E1

A:675

B:372

C:239

Dφ：198

E-F:2

重量：33



1 PILAN工業管殼式換熱器A系列簡介：PILAN管殼式換熱器采用三通管組結構設計，冷卻液入口和出口位于對側，逆流。管組為全浮式，因此在減輕維護操作的同時，熱應力小。



PILAN工業管殼式換熱器TP-A1系列型號：



PILAN工業管殼式換熱器PILAN TP-A1 ：換熱功率3;油流量30;水流量15;油壓差0.1;水壓差0.02;換熱面積0.13.



PILAN工業管殼式換熱器PILAN TP-A3 ：換熱功率9;油流量56;水流量28;油壓差0.36;水壓差0.09;換熱面積0.32.



PILAN工業管殼式換熱器PILAN TP-A5 ：換熱功率16;油流量56;水流量28;油壓差0.56;水壓差0.12;換熱面積0.68.





2 PILAN船用殼管式熱交換器AM系列簡介：管殼式換熱器是在三通管內設計的煙囪布置，冷卻液入口和出口在對面，以及逆流裝置。管組為全熔覆型，因此熱應力在放松維護操作。



PILAN船用殼管式熱交換器AM系列型號：



PILAN船用殼管式熱交換器PILAN TP-A1M：換熱功率3;油流量30;水流量15;油壓差0.1;水壓差0.02;換熱面積0.13.



PILAN船用殼管式熱交換器PILAN TP-A2M：換熱功率6;油流量46;水流量23;油壓差0.19;水壓差0.05;換熱面積0.22.



PILAN船用殼管式熱交換器PILAN TP-A4M：換熱功率13;油流量64;水流量32;油壓差0.6;水壓差0.13;換熱面積0.46.





3 PILAN換熱器FS系列簡介：這些系列產品非常適合在冷凝回收、熱水生成、蒸汽等許多應用中使用兩相流裝置加熱或產生熱水



PILAN換熱器FS系列型號：



PILAN換熱器PILAN FS-18：主管路直徑80;次管路直徑100;產品自重重量260kg.



PILAN換熱器PILAN FS-20：主管路直徑100;次管路直徑125;產品自重重量297kg.



PILAN換熱器PILAN FS-21：主管路直徑100;次管路直徑150;產品自重重量342kg.





4 PILAN板式換熱器S1系列簡介：為滿足工業、船舶和暖通空調裝置的廣泛職責而設計的系列化裝置。 這些系列是堅固的設計，由一個用螺栓固定的鋼框架和一個板組組成中間有橡膠墊圈，以提供密封性和電路分離。



PILAN板式換熱器S1系列型號：



PILAN板式換熱器PILAN S1-9TLA ：換熱量23; 管1流量&壓差1.56&0.16;管2流量&壓差0.66&0.041; 換熱面積0.12.



PILAN板式換熱器PILAN S1-12TLA：換熱量35; 管1流量&壓差2.38&0.17;管2流量&壓差1&0.057; 換熱面積0.16.



PILAN板式換熱器PILAN S1-15TLA：換熱量46; 管1流量&壓差3.13&0.22;管2流量&壓差1.32&0.053; 換熱面積0.22.





PILAN型號示例：



PILAN TP-A1



PILAN TP-A1M



PILAN TP-A2



PILAN TP-A2M



PILAN TP-A3



PILAN TP-A3M



PILAN TP-A4



PILAN TP-A4M



PILAN TP-A5



PILAN TP-A5M



PILAN TP-B1



PILAN TP-B1M



PILAN TP-B2



PILAN TP-B2M



PILAN TP-B3



PILAN TP-B3M



PILAN TP-B4



PILAN TP-B4M



PILAN TP-B5



PILAN TP-B5M



PILAN TP-C1



PILAN TP-C1M



PILAN TP-C2



PILAN TP-C2M



PILAN TP-C3



PILAN TP-C3M



PILAN TP-C4



PILAN TP-C4M



PILAN TP-C5



PILAN TP-C5M



PILAN TP-D1



PILAN TP-D2



PILAN TP-D3



PILAN TP-D4



PILAN TP-D5



PILAN TP-D6



PILAN TP-E1



PILAN TP-E2



PILAN TP-E3



PILAN TP-E4



PILAN TP-E5



PILAN TP-E6



PILAN TP-F1



PILAN TP-F2



PILAN TP-F3



PILAN TP-F4



PILAN TP-F5

德國PILAN TP-E1空氣噴油冷卻器用于塑料注射機上使用
