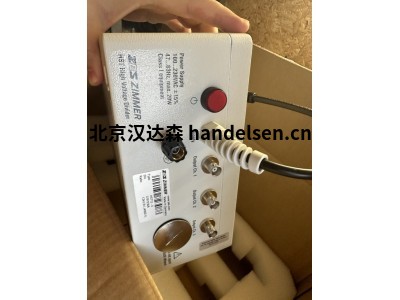

ZES ZIMMER電壓傳感器HST12-3分頻比 4000

精密高壓分壓器

3通道，最大 16.8kVeff，分頻比 4000，寬 x 高 x 深 400x230x110 mm。

非常適合中壓逆變器、高壓放電燈的寬帶功率測量。

特點

• 精確測量高達 20 kV 的峰值電壓

• 頻率范圍 DC 至 300 kHz

• 相位誤差可忽略不計

• 提供單相、兩相和三相版本

• 浮動電壓差分測量

用于精密功率計的精密高壓分壓器

HST系列寬帶精密高壓分壓器擴展了ZES ZIMMER精密功率計LMG的電壓測量范圍，適用于1000V以上的標稱電壓。

高壓輸入配有 2m 引線，這些引線連接到對地測量的電壓。開放的引線可以由客戶完成。HST3（或HST6/9/12）

以非常高的精度將直流、交流或任何失真電壓除以系數1000（或2000/3000/4000）。

分壓電壓可在緩沖的低阻抗BNC輸出端使用。為避免噪聲干擾，建議使用屏蔽電纜連接到 LMG 的測量輸入端。

HST 可以作為單通道、雙通道或三通道版本提供，以匹配特定的測量任務。

適用場景

單通道 HSTx-1 用于單通道端系統（例如超聲波應用）。對于浮動（差）電壓測量（例如放電燈、等離子體應用），

兩相 HSTx-2 最合適。兩個測量點之間的差值可以測量為通道輸出信號之間的差值。

三通道HSTx-3的典型應用領域是變頻器饋電的中壓驅動器和電壓諧波。高壓分壓器不適合在電網上測量！

安全

為保證安全測量，您必須將外殼的保護接地端子與適當的接地點連接。在這里，您必須確保接地導體具有足夠的橫截面，

具體取決于應用可能發生的短路電流。電源的現有保護接地連接沒有為此而定型。嚴格遵守相應的安全說明！

我們建議使用用于電壓互感器保護的高壓保險絲和避雷器。高壓分壓器不適合在電網上測量，如雷擊、開關操作等。

事故可能會誘發高瞬態過電壓，明顯高于 ZES ZIMMER 規定的允許值，因此存在人員和設備的安全風險。

技術參數

通道數 3

訂購類型 HST12-3

滿刻度最大正弦三隅角電壓 14kV

最大輸入電壓 16.8 kV

滿刻度最大峰值電壓 20 kV

輸入阻抗 40MΩ||20 pF

比率 1/4000

產出負擔 最小1 kQ;最大1 nF

最大電壓 16.8 kV

最大周期峰值電壓 20kV

最大瞬態電壓 10.2kV

非重復最大峰值電壓 30.2kV

測量輸入 每個通道一條固定的高壓導線 (長 2 米) ，開口導線由客戶完成、接地插孔作為共同參考點

信號輸出 每個通道一個 BNC 插口

尺寸(長x寬x高) 400mm x 230mm x 110mm

安裝尺寸 (長x 寬x高) 590mm x 230mm x 110mm

重量  7.2kg

版本

HST3-1：1 通道，最大 4.2kVeff，分頻比 1000，寬x高x深 330x230x110 mm

HST3-2：2 通道，最大 4.2kVeff，分頻比 1000，寬x高x深 330x230x110 mm

HST3-3：3 通道，最大 4.2kVeff，分頻比 1000，寬 x 高 x 深 330x230x110 mm

HST6-1：1 通道，最大 8.4kVeff，分頻比 2000，寬 x 高 x 深 330x230x110 mm

HST6-2：2 通道，最大 8.4kVeff，分頻比 2000，寬x高x深 330x230x110 mm

HST6-3：3 通道，最大 8.4kVeff，分頻比 2000，寬 x 高 x 深 330x230x110 mm

HST9-1：1 通道，最大 12.6kVeff，分頻比 3000，寬 x 高 x 深 400x230x110 mm

HST9-2：2 通道，最大 12.6kVeff，分頻比 3000，寬 x 高 x 深 400x230x110 mm

HST9-3：3 通道，最大 12.6kVeff，分頻比 3000，寬 x 高 x 深 400x230x110 mm

HST12-1：1 通道，最大 16.8kVeff，分頻比 4000，寬x高x深 400x230x110 mm

HST12-2：2 通道，最大 16.8kVeff，分頻比 4000，寬 x 高 x 深 400x230x110 mm

HST12-3：3 通道，最大 16.8kVeff，分頻比 4000，寬 x 高 x 深 400x230x110 mm
