彈性聯軸器是用來聯接兩軸使其一同旋轉，以傳遞扭矩和運動的一種機械傳動裝置，在國民經濟各領域有著的應用。由于被聯接的兩軸不可能完全對中，而出現不對中是由于機組的制造誤差、安裝誤差、承載后的變形以及溫度的變化等因素引起的。所以就要求聯軸器不僅能傳遞扭矩和運動，而且能吸收兩軸的不對中，且對機組的附加影響應盡量小。聯軸器的發展和演變始終圍繞著這個目標進行。





由于常見齒輪泵與電機連接時兩個元件都是軸連接，所以要實現電機與齒輪泵的連接就必須加裝聯軸器。

KTR rotex系列梅花彈性聯軸器是利用梅花彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器彈性聯接的聯軸器。

KTR rotex系列梅花彈性聯軸器特點:1.具有較高彈性(低剛度,大柔度),承受公稱扭矩時轉角為10度,最大轉矩時為25度,可以降低軸系固有振動頻率,改變柴油機動力裝置軸系的扭振特性,使柴油機在需用轉速范圍內不出現危險的共振轉速.

2.具有較好的阻尼減振特性,可以吸收部分振動能量,減少通過振點時的振動振幅,降低軸段扭振應力.

3.具有較高彈性(低剛度,大柔度),承受公稱扭矩時轉角為10度,最大轉矩時為25度,可以降低軸系固有振動頻率,改變柴油機動力裝置軸系的扭振特性,使柴油機在需用轉速范圍內不出現危險的共振轉速.可以吸收和降低柴油機輸出轉矩的波動,對裝有減速齒輪箱的柴油機動力裝置而言,可以減少變動轉矩時對齒輪面敲擊,延長齒輪使用壽命

齒輪泵與電機聯軸器安裝方法：

1、安裝前應首先檢查電機和齒輪泵兩軸是否同心，兩軸表面是否有包裝紙和碰傷，夾殼聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同電機、齒輪泵的直徑和軸伸長度尺寸相符。一般選型時，讓電機和齒輪泵端半聯軸節長度小于其軸伸長度10—30mm為好。2、為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范圍之內。

3、找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm;當法蘭盤外圓大于250mm時，跳動值應不大于0.08。

4、操作工須知：梅花聯軸器在啟動設備前應先檢查梅花聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開;停機順序相反。(請每月將輪胎聯軸器外部用機油涂刷一遍)。

5、安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母，用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。

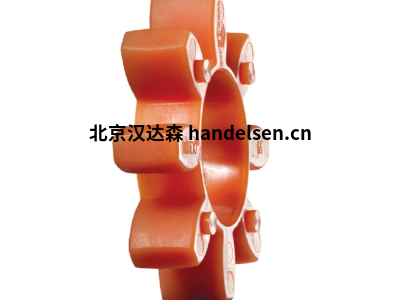

梅花聯軸器是一種應用很普遍的聯軸器，也叫爪式聯軸器，是由兩個金屬爪盤和一個彈性體組成。特性是彈性彈性體一般都是是工程塑料或是橡膠組成。彈性聯軸器的壽命也就是彈性的壽命。由于彈性是是受壓而顯而易見受拉。一般彈性體的壽命為10年.由于彈性具有緩沖，減振的作用，所以在有強烈振動的場合下使用較多。彈性體的性能極限溫度，決定了聯軸器的使用溫度，一般為-35至+80度.今天我們，就來講講選擇梅花聯軸器的方法。

在實踐中，常可能出現的事故有：

1、聯軸節軸線撞歪，聯軸節撞不進：為防止這類事故，除要在校準軸線、聯軸節孔與軸的位置、撞塊位置時做到正確無誤外，還要注意，撞擊點位置要選好，第一、二下要輕，待進人一段距離(約1/3)后，方可用力猛擊。

2、其他事故可能有：滑塊聯軸器撞塊滑輪因位置沒緊固而向后退、葫蘆鏈條滑下來、燃料不足、火警等，均要事先加以注意，在工具準備和操作訓練階段中仔細檢查。3、當在主軸上事先已安裝好軸承、機械密封等精密部件時禁止用力打擊和撞擊聯軸器，以防損傷或損壞精密部件。

梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理。以保證足夠的機械強度，市面上還有一種爪盤是鑄件，能夠大批梅花聯軸器兩種類型梅花聯軸器兩種類型量的生產，而且免去了加工損耗。所以在價格方面比機加工要低很多。但是鑄件的性能不是很好。在一些重要的場合下還是最好不要采用。并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙(爪齒脫落)。

(1)緊湊型、無齒隙，提供三種不同硬度彈性體;

(2)可吸收振動，補償徑向和角向偏差;

(3)結構簡單、方便維修、便于檢查

(4)免維護、抗油及電氣絕緣、工作溫度20℃-60℃;

(5)梅花彈性體有四瓣、六瓣、八瓣和十瓣;

(6)固定方式有頂絲，夾緊，鍵槽固定。
