品牌介紹：



RINGFEDER POWER TRANSMISSION是驅動和阻尼技術利基市場的國際市場領導者。我們開發、制造和供應卓越的軸-輪轂連接、阻尼部件、聯軸器、制動系統和軸承座，以滿足全球各種技術領域的最高功能和耐用性要求。

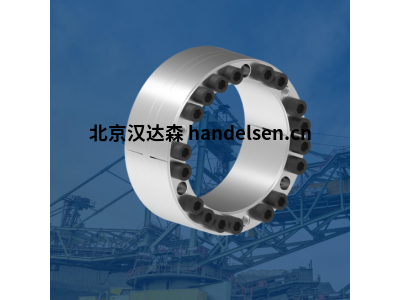

鎖定組件

簡單快捷的組裝和拆卸，完全免維護和磨損，絕對無間隙的動力傳輸：RINGFEDER鎖緊組件是按照最高質量標準制造的摩擦鎖軸-輪轂連接。它們適用于所有類型的輪轂的精確緊固，例如齒形齒輪、跑輪和鏈輪、杠桿、凸輪盤、皮帶和制動盤、滑入式齒輪、聯軸器或法蘭、軸和軸上。與外部夾緊連接（例如熱縮盤）相比，鎖定組件安裝在軸和輪轂之間。通過擰緊夾緊螺釘，內圈和外圈將自己壓在要連接的組件的接觸表面上，從而形成摩擦配合的壓機連接。這不僅可以可靠地傳遞最高扭矩，還可以可靠地傳遞軸向和徑向以及彎曲載荷。無鑰匙 RINGFEDER 鎖定組件是傳統熱縮配合、楔形、鍵槽或多邊形連接的卓越替代品，具有出色的同心度和抗交變扭轉能力。我們的鎖具組件可供用戶使用各種標準設計和尺寸，以及定制的特殊解決方案。



產品：



RFN 7004

RfN 7003 系列的擴展系列，用于經濟高效的輪轂設計



•自定心

•內徑 d： 19-180 mm

•外徑 D： 47-235 mm

•總長度 L： 45-98 mm

•扭矩T： 530-63,903 Nm



RfN 7005

三部分開槽系列，即使是最高的變速器扭矩



•自居中

•內徑d:25-600 mm

•外徑D:55-695 mm

•總長L:46-224毫米

•扭矩T:649-1,8 Mio.Nm



RfN 7006

帶槽單錐和法蘭的兩部分系列



•自居中

•無軸向位移

•內徑d:19-400 mm

•外徑D:47-495 mm

•總長L:34-138毫米

•扭矩T:270-375945 Nm



RfN 7007

系列類似于RfN 7004，但通過凸起法蘭軸向固定輪轂



•自居中

•無軸向位移

•內徑d:19-200mm

•外徑D:47-260 mm

•總長L:45-98毫米

•扭矩T:270-48800牛米



RfN 7012

窄空間的最窄級數及最大力和力矩



•無軸向位移

•內徑d:19-1000mm

•外徑D:47-1100 mm

•總長L:28-130 mm

•扭矩T:306-2.4 Mio.Nm



RfN 7012.2

尺寸與RfN 7012相同，針對最大彎曲載荷的傳輸進行了優化



•無軸向位移

•內徑d:130-800 mm

•外徑D:180-910 mm

•總長L:52-130 mm

•扭矩T:12074-1.6 Mio.Nm



RfN 7013.0

增強強度，適用于最高轉速和徑向載荷



•自居中

•內徑d:19-150mm

•外徑D:47-200 mm

•總長L:37-77 mm

•扭矩T:285-28500牛米



RfN 7013.1

系列類似于RfN 7013.0，但帶有用于軸向輪轂固定的法蘭



•自居中

•無軸向位移

•內徑d:19-150mm

•外徑D:47-200 mm

•總長L:37-77 mm

•扭矩T:285-28500牛米



RfN 7014

由于延伸的扁平錐體而產生的大的可傳遞周向力



•自居中

•無軸向位移

•內徑d:60-300mm

•外徑D:100-390 mm

•總長L:60-156 mm

•扭矩T:4130-245000牛米



RfN 7015.0

最高扭矩、軸向力和彎曲載荷的組合傳輸



•自居中

•無軸向位移

•內徑d:100-800 mm

•外徑D:145-910 mm

•總長L:77-227 mm

•扭矩T:14244-2.5 Mio.Nm



RfN 7015.1

系列類似于RfN 7015.0，但附加了極低的表面壓力



•自居中

•無軸向位移

•低表面壓力

•內徑d:100-800 mm

•外徑D:145-910 mm

•總長L:75-220 mm

•扭矩T:6575-903696牛米



RfN 7061

兩部分，高度緊湊的系列，適用于最小的軸直徑



•自居中

•低表面壓力

•內徑d:6-50 mm

•外徑D:16-80 mm

•總長L:13,5-44 mm

•扭矩T:6-1900 Nm



RfN 7110

薄壁輪轂和受限空間的特別小系列



•自居中

•無軸向位移

•低表面壓力

•內徑d:8-130mm

•外徑D:15-165 mm

•總長L:28-139毫米

•扭矩T:30-23700牛米



RfN 7515

三部分系列，針對軸向和徑向載荷組合的扭矩進行優化



•自居中

•內徑d:60-640 mm

•外徑D:95-735 mm

•總長L:58-177 mm

•扭矩T:4299-1.3 Mio Nm



德國RINGFEDER鎖定組件，適用于所有類型的輪轂的精確緊固
