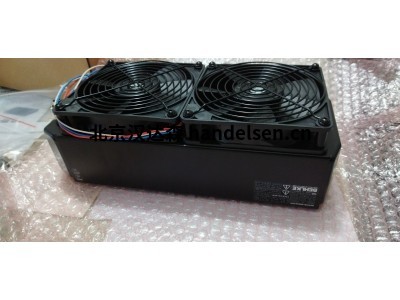

behlke主動散熱器AR-2000W直接液體冷卻

特點

● 在所有已知的冷卻方法中具有最佳的冷卻效率

● 允許極其緊湊的高壓開關連接設計 具有出色的 Pd（max） 規格

● 沒有接地散熱器，可較大限度地降低雜散電容 具有更快的電氣上升時間和 更低的功率損耗 工作頻率

● DLC 原理允許 對開關模塊的整個電子設備進行均勻冷卻，以及 顯著降低循環載荷變化時的熱應力。

技術說明

Behlke DLC 冷卻系統可與 GALDEN® 或任何其他系統一起操作 類似的PFPE/PFC/HFE導熱流體。

具有成本效益的替代方案 對 PFPE / PFC / HFE 冷卻液的冷卻液是瓦克低粘度硅酮油 AK 10

（化學相容，適用于BEHLKE DLC開關的所有材料）。 礦物變壓器油部分不是 與BEHLKE DLC系統兼容。

型號

AR-500W型：主動散熱器，最高可用 500 瓦，155 x 120 x 60 立方毫米

AR-800W型：主動散熱器，最高可用 800 瓦，155 x 120 x 87 立方毫米

AR-2000W系列：主動散熱器，最高可用 2000 瓦，275 x 120 x 87 毫米³

AR-3000W系列：主動散熱器，最高可用 3000 瓦，395 x 120 x 87 毫米³

AR-4000W系列：主動散熱器，最高可用 4000 瓦，515 x 120 x 87 毫米³

AR-9000W系列：主動散熱器，最高可用 9000 瓦，411 x 370 x 80 毫米³

Behlke固態開關冷卻選項

對于在更高的頻率和/或更高的負載電流的操作，Behlke固態開關提供不同的冷卻選項，以滿足個人的功率和設計要求。

這些冷卻選項包括提高導熱率(ITC)、陶瓷冷卻表面(CCS)、散熱片(CF)、接地冷卻法蘭(GCF)、

間接液體冷卻(ILC)和直接液體冷卻(DLC)。

DLC-高溫超導開關的直接液體冷卻

直接液體冷卻是有效的冷卻解決方案，并通過非常緊湊的開關設計提供低的熱阻。如果雜散電容和電暈損失應最小化，

這也是冷卻方法的選擇。

DLC冷卻采用非傳導性傳熱流體，直接在功率半導體和DLC開關的驅動電路周圍循環。從本質上講，一個簡單的DLC冷卻系統包括一個ESD保護泵與水庫脫氣和散熱器或熱交換器的再冷卻。密封的冷卻回路將在工作溫度下處于輕壓力下。

正常溫度范圍為0-55°C。優選的冷卻介質是用于介電用途的全氟化聚醚(PFPE)，例如GALDEN®HT-135。

加爾登PFPE具有優良的物理性能，無毒、不易燃、易揮發絕對無殘留。圖1-4顯示了一些可能的基本配置的例子。

如果需要，單獨的冷卻系統還可以配備安全和控制電子設備、流量指示器、電子溫度計和灌裝口。
