產品代碼： 型號包含有關電壓、電流和接通狀態的編碼信息。 前幾位數字表示電壓（千伏），破折號前的最后一位數字表示接通方式（0 = 固定接通時間，1 = 可變接通時間）。破折號后的數字表示電流（安培 x10）。例如 HTS 10-70-F：HTS = 高壓晶體管開關，1 = 1 kV，0 = 固定接通時間，70 = 700 安培，F = 快速。

功能

納秒級上升時間

超大 di/dt

低開通抖動

延遲時間短

高頻率

低觸發電壓

電隔離可靠的開關

應用

高壓脈沖發生器波克利斯電池驅動器功率管驅動器

偏轉柵驅動器

撬棍開關

EMC 測試設備雷達調制器激光電子設備

簡介

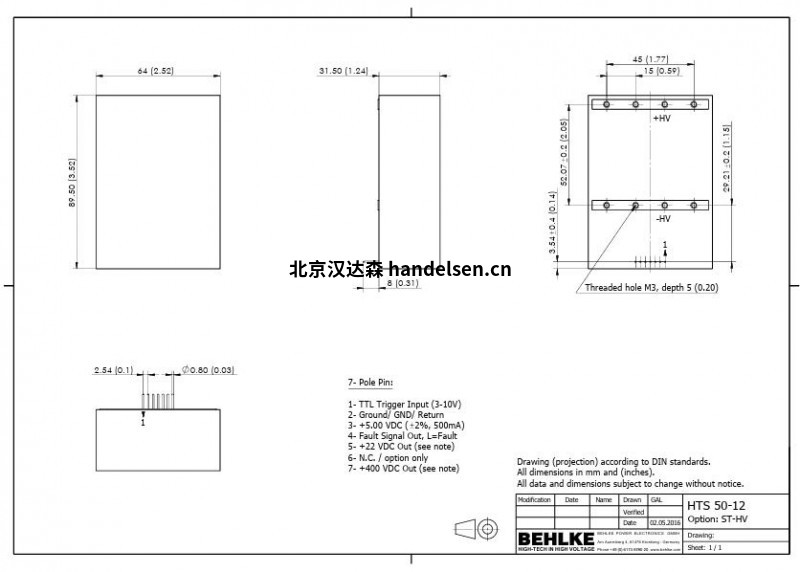

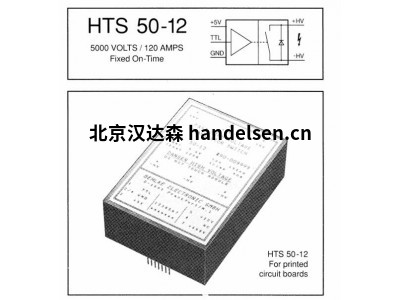

這種固態開關專為高壓、高速開關應用而設計，如脈沖電池驅動器、偏轉柵驅動器和納秒脈沖發生器。與傳統的高壓開關（如冷陰極管、觸發火花隙或電子管）相比，晶體管開關 HTS 50-12 具有極短的恢復時間、極高的重復率、極低的抖動和半導體器件特有的使用壽命。開關由 3 至 20 伏特振幅的正向脈沖觸發。觸發后的導通時間通常為 150 毫微秒。導通上升時間主要取決于工作電壓、負載電容、雜散電容和雜散電感。通過優化電路設計，可實現小于 3 納秒的風險時間。由于具有超過 10 kVDC 的電隔離，因此可以接通或斷開正電壓和負電壓。開關還可在高電位下浮動。

布局設計注意事項

由于 HTS 開關能產生極快的電壓和電流變化率，因此電路設計應符合射頻電路的典型要求。這意味著所有引線應盡可能短，部分元件必須是低電感類型（現在是繞線電阻?。?，電源應去耦。如果印刷電路板布局不符合上述射頻電路原則，則可能發生劇烈振蕩，尤其是在負載阻抗較低的情況下，可能導致開關過載。為了盡可能降低振蕩風險，建議在邏輯接地和高壓接地之間進行連接。在浮動設置中，接地點可通過一個電容 Cc 耦合。

高壓開關，固定導通時間，高 di/dt，低 Z，場效應管

具有極低阻抗的 MOSFET HV 開關 ● 轉換時間極快 ● 電磁兼容性極強 ● 過載和電壓反向性能穩定 ● 高開關頻率下控制功率低 ● 專為安裝在 PCB 上而設計 ● 導通時間從 50 ns 至 250 ns 不等
