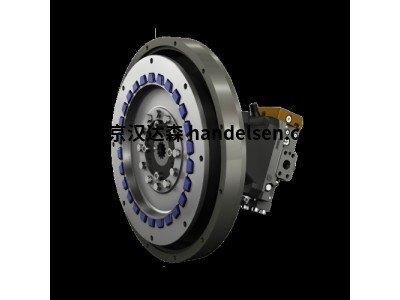

德國Transfluid 34 CCKRB 150液力偶合器

TRANSFLUID公司設計生產的KSL系列調速型液力偶合器，適用于由電動機和內燃機驅動的中、大功率的傳動系統，解決“啟動”和“調速”的工程技術難題。

工作原理

KSL系列調速型液力偶合器采用簡單而有效的工作原理，具有*的效率和優秀的品質性能。作為動力傳動介質的油液，被油泵從油箱吸入并被送到液力偶合器的主循環圓，然后通過液力偶合器外緣上的一系列節流塞流回油箱。

The “START UP” principle:啟動控制原理

通過一個變頻調速裝置，控制供油泵對工作循環圓的充油流量，改變工作循環圓中的油液平衡條件，進而改變液力偶合器的滑差率特性，從而顯著的緩和“啟動”過程。

The “VARIABLE SPEED” principle:調速控制原理

和啟動控制的原理一樣，KSL通過改變輸入軸和輸出軸之間的速度實現調速功能。

Its “TORQUE LIMITING” function:力矩限制功能
KSL的另一個特色是限制力矩的傳遞，打滑一段時間，然后泄空循環圓中的油液，使輸入輸出脫離。使用快速釋放閥，可以使輸入輸出之間快速脫離。

TRANSFLUID KSL調速型液力偶合器

The key “KSL” features are:KSL的關鍵特點是
– soft start軟啟動
– variable speed調速
– torque limiting力矩限制

特點

• 軟啟動
  向KSL液力偶合器工作循環圓充液是從空腔開始逐漸充滿的。由此提供了非常軟的、可控的軟啟動特性，對于大慣量的機械尤其如此。KSl通過變頻調速裝置控制的變量充液系統，在啟動期間，能產生理想的軟啟動特性。

• 精確的速度控制
  無論是通過手動操作還是通過變頻器控制，KSL都能按照操作者的期望或者控制系統的要求提供精確的輸出速度。

• 顯著的扭振消除
  KSL系列液力偶合器的一個顯著特點是扭振消除能力，及保護了被驅動機械，也保護了電動機或者內燃機。

• 有效的過載保護
  這又是液力偶合器的優點之一，可為用戶帶來很大利益。尤其是選擇安裝快速釋放閥，其使循環圓中的油液在數秒內釋放，從而限制過載時間，對系統進行有效保護。

• 高效率傳動
  KSL型液力偶合器的效率比限矩型液力偶合器更高，因為其工作循環圓可以被控制多的油量，從而使液力偶合器在低滑差率下運行。

• 迷宮式密封
  這使KSL系列偶合器保持一個很低的維修工作量。

• 維修簡單方便
  KSL采用分箱式設計，無需移動電動機或內燃機和被驅動機械，便可完整拆除液力偶合器葉輪組件，維修后不必重新調整同心度，減少停機時間。

•

• 選型

  為了正確選取KSL液力偶合器型號，TRANSFLUID公司需要知道以下參數

• 電動機或內燃機類型、功率及轉速

• 被驅動機械類型、功率、轉速

• 調速驅動是輸出速度范圍

• 環境條件

• 冷卻水（或空氣）條件

• 裝配參數

• 輸入輸出軸頸極其公差

•

•

• 附件

  MPCB

  KPTB和KSLMPCB控制器是一個電子裝置，由傳斯羅伊設計制造，安裝了傳斯羅伊的軟件，具有以下功能：

• 監測液力偶合器輸入和輸出速度

• 監測液力偶合器所有的運行參數

• 向控制柜發送液力偶合器的運行狀態信號和報警信號

• 完成互鎖功能

• 就地和遠程控制

• 常見型號：

  TRANSFLUID液力耦合器        27KRGW G4062

  TRANSFLUID液力耦合器        24 KXDB

  TRANSFLUID液力耦合器        21 CKRB 80 65 400x150

  TRANSFLUID液力耦合器        11 KRB 42 42 200x75

  TRANSFLUID液力耦合器        27 CCKRB 110 500x190

  TRANSFLUID液力耦合器        34 CCKRB 150 630x236

  TRANSFLUID液力耦合器        27 CKRB 95 65 500x190

德國Transfluid 34 CCKRB 150液力偶合器
