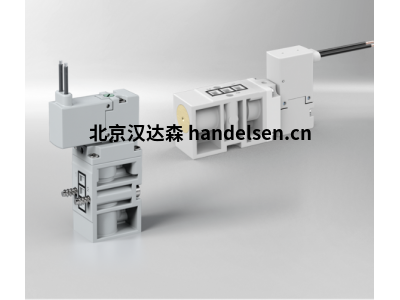

kendrion介質隔離電磁閥97系列

介質隔離電磁閥的特點是用一個隔膜將電磁閥驅動裝置與工藝介質嚴格分開。

這使得要求絕對不受污染或對腐蝕性介質有高度抗化學性的應用。對于這樣的電磁閥，

只有選定的材料才能與工藝介質進行直接接觸。由于使用了選定的材料和嚴格的介質分離，

kendrion流體隔離電磁閥提供了最大的靈活性，也可用于如酸或堿的工藝介質，以及印刷業的特殊油墨。

為了在大流量的情況下盡可能保持低能耗，kendrion開發了一種具有壓力平衡設計的流體隔離電磁閥，

該功耗一般保持在6W以下。

kendrion流體隔離電磁閥的公稱孔徑為3.5mm（0.138inch），可廣泛用于涉及到高達8bar（116psi）

的高壓和高達350l/min（92.4gpm）的流量的應用。它可作為3/2-或2/2-通閥，處于NC（常閉）或NO（常開）位置。

根據要求，它也可以被設計成3/2位電磁閥，作為混合和分配工作。該電磁閥可選擇手動操作和/或開關位置指示器。

該電磁閥的默認外殼材料是PPSU。根據特殊要求，它也可以用其他適合注塑的塑料制成。

密封件可采用NBR、FKM或EPDM（取決于應用）。在外部，可以選擇法蘭或快插連接，

用于4或6毫米的軟管，并可進行外部校準。根據不同的應用，法蘭和快插連接的組合也是可能的--例如，

帶有快插連接的2/2路在線版本。與符合工業標準EN 60529的連接器進行結合，并且這些電磁閥符合IP65防護等級。

康德瑞恩的流體隔離電磁閥采用緊湊設計，可用于12V或者24V DC操作。

同樣根據要求，也是可以提供其他輸入的電壓。

優勢一覽表

緊密的設計

3.5毫米的公稱孔徑

可定制低噪音版本

不同媒體的運用

低能耗且高流量

技術規格

標稱電壓 24V DC或12V D

功率消耗 ≤ 6 W (在0至3.5 bar時)

壓力范圍 -0.9至3.5 bar（根據要求最高可達8巴）

孔徑大小 約3.5mm

Kv值 最大3,5 l/min

防護等級 IP 65 (帶插入式插座和氣動連接封堵或導線)

氣動連接 法蘭或插入式連接器（4毫米或6毫米）

電氣連接 扁平插頭插座6.3 x 0.8，符合EN 60529標準的B型插入式連接器（不包括在交貨中）或導線

功能 3/2路常關/常開，2/2路常關/常開，3/2路多功能

尺寸(高x寬x深) 68mm x 22mm x 30mm(法蘭盤版本)

印刷紙張處理

流體隔離閥用于數字印刷技術，用于計量侵蝕性油墨。它的特點是出色的沖洗性和對介質非常低

的熱影響。

分析&實驗室技術

該流體隔離閥用于超純水應用中。由于使用精選的材料的緊密的設計，該電磁閥也可以合并到手

動分配器中。
