技術規格

電動執行機構 - 70系列

輸出扭矩

120/230V: 300至18,000 in-lb (34-2034 Nm)

24V: 600 in-lb (68 Nm)

2000 in-lb (226 Nm)

5000 in-lb (565 Nm)

控制選項

開/關: 120/230 VAC插入式繼電器板 (I.R.B.)

24V: AC/DC控制器

調制: 伺服NXT控制器

通訊協議: 伺服NXT DeviceNet，以太網/IP

電壓

120、230 VAC 50/60 Hz, 1相

24V: AC/DC

動力源

24-27VAC或30-38VDC

70-DNS: VAC:120

70-NXT: 120/220 VAC 50/60Hz、24V AC/DC

防護等級

NEMA 4、4X和IP65、IP67

輸入信號

開/關: 120/230 VAC

24V: AC/DC

調制: 4-20 mA

0-10V、0-5V、2-10V

安裝

ISO 5211

電機

120/230 VAC：單相、可逆、永久分相式電容器電機

24V: 永磁有刷直流電機

溫度范圍

-20°F (-29°C) 至 150°F (+65°)

開關選項

標配2個SPDT機械開關

可提供額外輔助開關 (總數多達6個)

可選配扭矩開關。

認證

UL、CSA和CE認證 (大多數型號)

70-24V: CSA和CE認證

閥門兼容性

直角回轉閥

特點和優勢

輸出扭矩：300 in-lb (34 Nm)至18,000 in-lb (2,034 Nm)

博雷在電動執行機構領域擁有數十年的成功經驗，結合其創新的工程設計，打造出70系列電動執行機構。70系列具有開/關或調節控制功能，而且比其他執行機構具有更多優點，包括：

大多數裝置均通過UL、CSA和CE認證

可直接連接到端子板上而不受其他部件的干擾

簡單而獨特的手動超控手輪系統

是市場上型面最低、重量最輕的執行機構

僅通過手指或螺絲刀即可調整行程限位凸輪而不受其他部件的干擾

高可見度 閥門狀態可顯示在大多數裝置上（心跳）

70系列設計特點

70系列的設計類似接線盒，提供目前為止最簡單易行的端子板連接、凸輪調整和開關安裝。這大大減少了現場啟動和調整所需的時間，并能輕松、安全地進行維護工作。

執行機構

適用于所有流程的執行機構和操作器。電動、氣動、撥叉式及手動

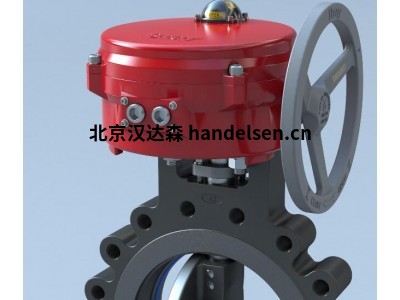

電動執行機構

70系列

輸出扭矩

120/230V: 300至18,000 in-lb (34-2034 Nm)

24V: 600 in-lb (68 Nm)

2000 in-lb (226 Nm)

5000 in-lb (565 Nm)

電壓

120、230 VAC 50/60 Hz, 1相

24V: AC/DC

防護等級

NEMA 4、4X和IP65、IP67
