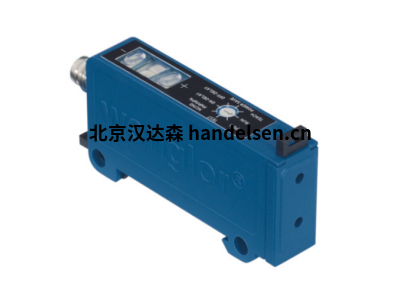

wenglor光纖放大器ODX202P0007

光纖放大器

將光纖放大器與塑料或玻璃光纖相結合，將其用于安裝空間小或溫度高的場合。

這種傳感器用于在探測模式下或光柵模式下檢查物體的存在性或位置。在總線模式下，最多可以連接 15 個傳感器。

說明

這些傳感器可連接wenglor（塑料）光纖。借助簡單的示教功能就可以很好的對傳感器進行調整，

保證能夠在光柵模式中可靠地測量透明物體。通過外部示教，作用范圍自動適用于各種應用。無需復雜程序，

即可輕松地將傳感器安裝在DIN標準軌上。

特點概覽

識別透明對象

探測和作用范圍廣

既可以反射模式，也可以光柵模式

外部示教

按鍵電位計，示教屏

光纖適配器 3 的支座

光學數據

切換滯后 < 15 %

光線類型 紅光

波長 660 nm

使用壽命(Tu = +25 °C) 100,000 h

最大允許的外來光線 10,000 Lux

電氣數據

供電電壓 10 ... 30 V DC

電流消耗(Ub = 24 V) < 40 mA

切換頻率 2 kHz

響應時間 250 µs

吸合/脫扣時間延遲 0 ... 200 ms

溫度偏差 < 10 %

溫度范圍 -25 ... 60 °C

切換輸出端壓降 < 2.5 V

切換輸出端開關電流 200 mA

抗短路 是

反極性保護 是

防過載 是

示教模式 NT, MT, ZT, DT, TP

防護等級 III

機械數據

設置方式 示教

外殼材料 PBT 塑料

全封裝 是

防護等級 IP65

連接方式 M8 × 1；4針

支撐軌道緊固 35 mm

重量 25 g

應用

通過光纖 傳感器和多根光纖 檢測輸送單元的電路板
