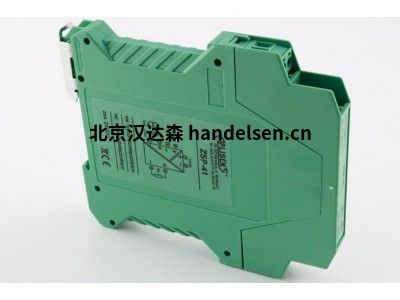

電源/隔離器/信號轉換器

 ZSP-41/1 和 ZSP-41/2

電路完全電隔離（輸入-輸出、輸入-上位、輸出-上位）

 可選擇輸入和輸出信號

 可使用輸入線路為兩線制發射機供電

 外殼可安裝在標準導軌上 (TS35)

 應用和功能

 ZSP-41 對輸入信號（4÷20 mA、0÷20 mA、0÷10 V）進行電隔離，并通過隔離系統將其轉換為輸出信號、

 0 ÷20 mA、0 ÷10 V），并通過分離系統將其轉換為輸出信號。

 輸出信號。任何兩線制變送器都可連接一條額外的輸入線，以

 該設備通常用于在測量電路之間提供電隔離。

該裝置通常用于提供安裝在物體上的測量電路與主電路之間的電隔離。

 部分。

 配置、校準

 用戶可以使用開關配置以下信號的輸入和輸出設置

 以下信號的輸入和輸出設置。卸下前面板即可使用開關。

 可制作隔離器，以支持其他輸入和輸出信號。校準

 使用電位計進行。

 技術參數

 輸入參數

 輸入信號（通過開關選擇）

 0...20 mA、4...20 mA、0...10 V

 輸入電阻

 大于等于50 k（電壓輸入）/ 小于等于50（電流輸入）

輸出參數

 輸出信號（通過開關選擇）

 0...20 mA、4...20 mA、0...10 V

 負載電阻

 0...500

(電流輸出）/ 1k（電壓輸出）

 電隔離：光電隔離

 強度測試參數

 1,5 kVAC, 50 Hz, 1 min

 動態特性

 傳輸帶：5 Hz (3 dB)

電源/電源隔離器/信號轉換器 ZSP-41

 電路完全電隔離（IN-OUT、IN-SUP、OUT-SUP）

 可自由配置的輸入和輸出信號

 集成兩線制發射機電源

 安裝在 TS35 標準帶的頂蓋導軌上
