技術規格

惡劣工況球閥 - M4系列

尺寸范圍

NPS ½至2½ SW或BW / DN 15至65

NPS 3至4 BW / DN 80至100

閥體材料

A105、A182-F22 Cl. 3、A182-F91/F92

溫度范圍

最高至1100°F (593°C)

閥桿材料

431不銹鋼/QPQ、Inconel® 718

最大許用操作壓力

ASME CL1700、3100、4500

NPS ½至2½：限制級，NPS 3至4：標準級

閥座材料

410 SS/HVOF碳化鉻、Inconel® 718噴涂和熔融碳化鉻

密封等級

零泄漏

球體材質

410 SS/HVOF碳化鉻、Inconel® 718/HVOF碳化鉻

孔徑

0.63"、1.03"、1.56"

閥體類型

一體成型/一體式

設計標準

ASME B16.34、孔徑符合ASME TDP-1、PED

端部連接

承插焊接(ASME B16.11）、對頭焊接（ASME B16.25）、法蘭式和特殊

測試標準

達到并超過API 598、MSS SP 61或遵守客戶要求

認證

CRN、PED、PE(S)R、TSG、TR CU、UA TR

端口

可選擇全尺寸、縮徑、或符合ASME TDP-1的版本

結構長度

制造商標準。根據要求定制

應用

發電廠蒸汽排放口和排水口、蒸汽、水以及其他高溫和/或高壓清潔介質的隔離或排放

特點和優勢

排氣閥和排水閥

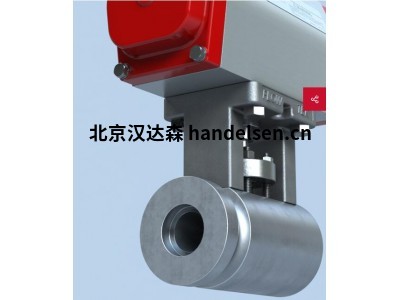

M4系列惡劣工況球閥專為電力行業排氣閥和排水閥應用中的隔離而設計。M4系列閥門經過嚴格測試，可用于高壓、高溫蒸汽和過熱蒸汽中的可靠零泄漏開/關應用。M4系列排氣閥和排水閥可確保在最極端的條件下免維護運行。

博雷M4系列惡劣工況球閥非常適用于傳統煤炭和聯合循環發電、電廠應用的核平衡、熱電聯產、鍋爐排水、給水排水、集管排水、渦輪排水、閥座排放口上方和下方、過熱器排氣口和排水口、汽包通風口、吹灰器隔離、旁通管隔離和省煤器集管排放應用以及特殊應用，包括電動減壓閥、天空通風口并可應要求用于特殊應用。

M4系列惡劣工況球閥具有標準的4年性能保修，采用先進技術設計和1件一體式閥體結構，配有重型傳動系統、帶高速氧氣燃料(HVOF)以及噴涂和熔合硬涂層選擇的360°搭接球和閥座以及帶有貝氏彈簧的活載填料。

球和閥座由相同的材料和涂層構成，由于部件具有相同的熱膨脹率，確保了在熱循環過程中可靠的緊密關閉和低閥座應力，以及免維護運行，即使在高頻應用中也是如此。

M4系列閥門在我們的ISO 9001:2015工廠制造，具有完全可追溯性，包括MTR，并滿足附件III、PED 97/23/EC模塊H、TSG、CRN和認證要求，且符合TDP-1。M4產品現貨供應，可在全球范圍內快速交付，以支持MRO、周轉和計劃的維護間隔以及新工廠建設項目。

質量、安全與認證

零泄漏被定義為在三分鐘或更長時間內沒有可檢測到或可見的氣體或液體泄漏。*

標準4年性能保證*

我們的設施已獲得適用于惡劣工況閥門設計和制造的ISO 9001:2008認證

所有承壓組件均具備完全可追溯性

惡劣工況球閥

M4系列

尺寸范圍

NPS ½至2½ SW或BW / DN 15至65

NPS 3至4 BW / DN 80至100

溫度范圍

最高至1100°F (593°C)

最大許用操作壓力

ASME CL1700、3100、4500

NPS ½至2½：限制級，NPS 3至4：標準級
