規格

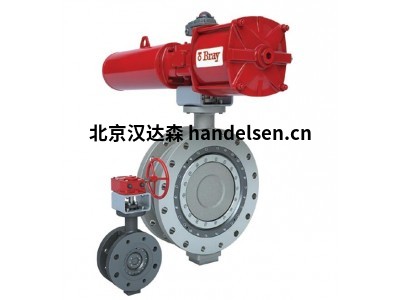

三偏置蝶閥 - Tri Lok

尺寸范圍

NPS 3 至 48 / DN 80 至 1200

可根據要求提供更大尺寸

閥體材料

碳鋼、不銹鋼

根據要求提供其他材料

溫度范圍

-320°F至842°F（-196°C至450°C）

可根據要求提供更高的溫度

閥桿材料

17-4PH、410 不銹鋼、XM-19（硝基 50）

最大允許工作壓力

ASME 等級 150、300、600、900

EN 1092 PN 10、16、25、40、63、100、150

閥座材料

316 不銹鋼，硬化

關閉額定值

零泄漏

圓盤材料

碳鋼、不銹鋼

根據要求提供其他材料

閥體樣式

凸耳式、晶片式、雙法蘭式、閘門式、對焊式

設計標準

API 609、ASME B16.34、ASME VIII、API 600

法蘭鉆孔

ASME B16.5、ASME B16.47、EN 1092、ISO 7005

測試標準

ISO 5208、EN12266-1、API 6D、API 598、BS 6755

認證

ABS、API 607、ATEX、CRN、ISO 10497、PED、PE(S)R、SIL、TR CU、TSG

面對面

api 609、asme b16.10、ISO 5752、EN 558

逸散排放

ISO 15848-1、API 641、TA Luft

應用

散裝液體儲存、石油和天然氣、液化天然氣儲存和運輸、蒸汽分配系統、發電、地熱蒸汽、糖和乙醇、紙漿和造紙液、煉油、化學加工、水和廢水處理、空氣分離、低溫服務

特點和優點

Bray 自豪地提供 Tri Lok 三偏置蝶閥，這是一種主要的隔離閥，非常適合在輕真空到高壓應用中操作，也非常適合要求絕對零泄漏的應用。與相同尺寸和壓力等級的閘閥、截止閥或球閥相比，Tri Lok 可節省空間和重量，同時最大限度地降低安裝和維護成本。

Tri Lok 的無摩擦金屬對金屬密封件可在最小扭矩下實現零泄漏，并通過了防火認證。密封環的彈性確保了與閥座的均勻周邊密封，無論流向如何，都能實現完全關閉。Tri Lok 為高溫和嚴酷工況應用提供固體金屬密封環，以確保在整個壓力/溫度范圍內實現雙向關閉。

Bray Tri Lok 是同類產品中唯一采用花鍵盤/閥桿連接的閥門。Tri Lok 連接允許獨立于閥桿的圓盤軸向移動，使密封環和閥座保持在適當位置，不受溫度波動和閥桿壓力影響。這種設計避免了剛性連接的圓盤和閥桿的典型錯位問題，從而提供了最大的強度。圓盤和閥桿之間的緊密公差嚙合最大限度地減少了滯后。

三偏置幾何形狀

三偏置閥或三偏心閥的特點是閥桿在蝶閥中心線的 X (1) 和 Y (2) 軸上均有偏置。這使得閥門在工作時產生類似凸輪的運動。第三個偏置 (3) 包括在閥門密封面上加工一個傾斜的錐形輪廓，使閥座和密封環可以無干涉地旋轉嚙合和脫離。這種三偏置消除了閥座和密封環在閥門移動過程中的所有摩擦，減少了閥座和密封件的磨損，延長了循環壽命。

一旦閥座和密封環完全嚙合，就會施加扭矩，以形成雙向、零泄漏、金屬對金屬的密封。因此，三偏置閥通常被定義為 "扭矩座式"，而不是彈性或高性能產品中的 "位置座式"。

三偏置蝶閥TriLok

三片式

尺寸范圍

NPS 3 至 48 / DN 80 至 1200

可根據要求提供更大尺寸

溫度范圍

-196°C 至 450°C (-320°F 至 842°F)

可根據要求提供更高的溫度

最大允許工作壓力

ASME 等級 150、300、600、900

EN 1092 PN 10、16、25、40、63、100、150
